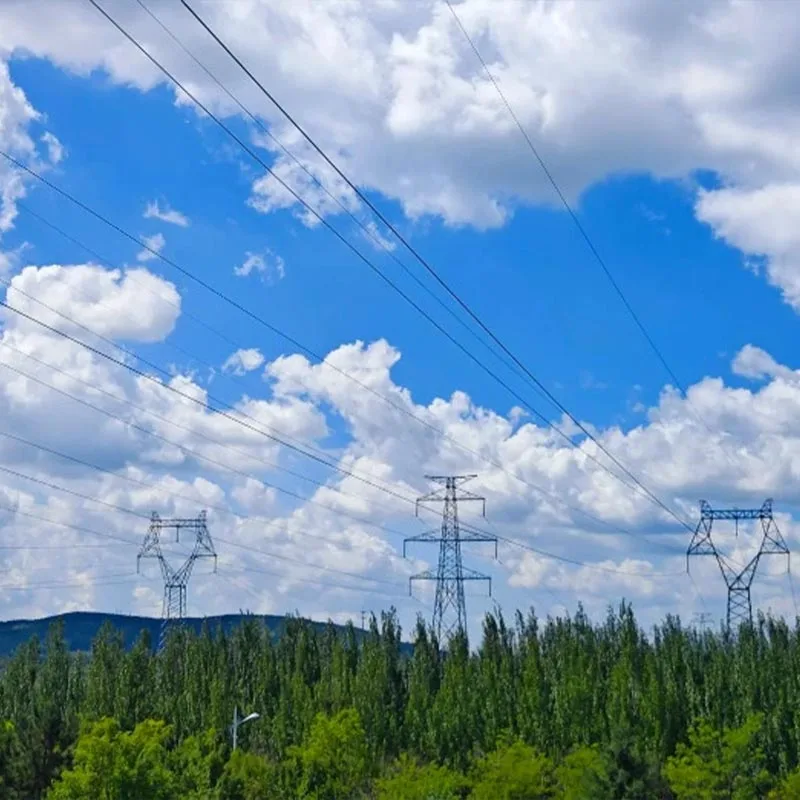

Torre in acciaio ad angolo per linea di trasmissione da 330 kV

La torre in acciaio ad angolo della linea di trasmissione da 330 kV di Qingdao Anbang New Energy è un'apparecchiatura centrale di trasmissione ad alta tensione sviluppato e prodotto in modo indipendente dall'azienda, in base alle esigenze di costruzione di energia della Cina e sfruttando il vantaggi produttivi della propria fabbrica.

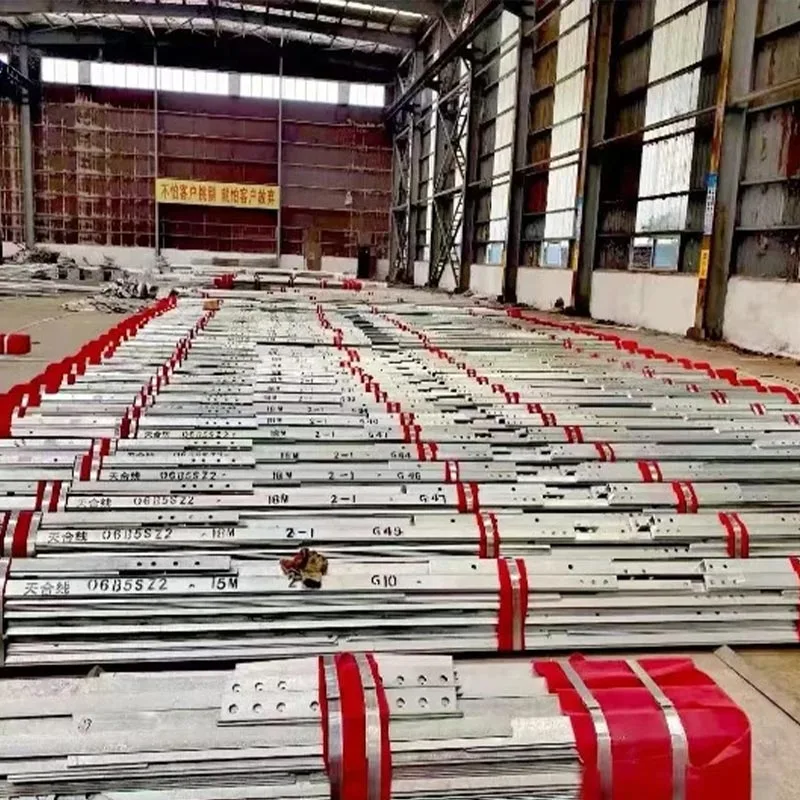

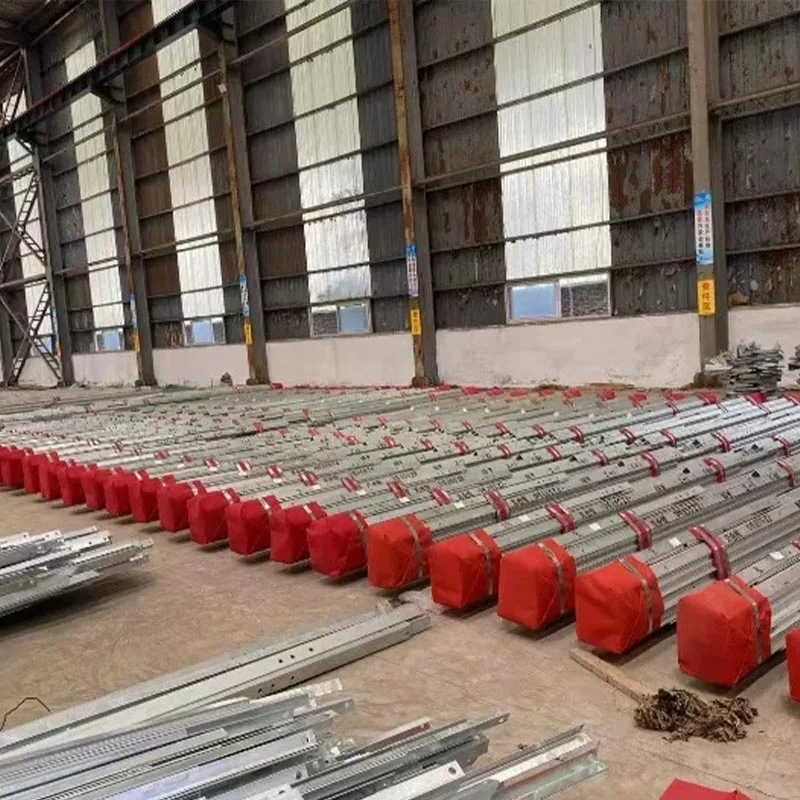

Questa torre è realizzata con un angolo di alta qualità acciaio Q235B, Q345B e Q420B, lavorati attraverso taglio preciso, saldatura, zincatura a caldo e altri rigorosi procedure.

Si tratta di una torre autoportante a traliccio, con componenti aventi sezioni trasversali in acciaio angolari singole o combinate, caratterizzato da una struttura compatta, una chiara distribuzione della forza e un trasferimento trasparente del carico.

In quanto struttura portante principale della linea di trasmissione da 330 kV, lo ha vantaggi tra cui elevata resistenza, elevata stabilità, resistenza al vento e ai terremoti, resistenza alla corrosione e lunga durata vita utile. È adatto a vari terreni complessi come pianure, colline, montagne e zone costiere.

Si incontra i requisiti fondamentali dell'installazione dei conduttori e della sospensione degli isolanti per le linee di trasmissione ad alta tensione da 330 kV, seguendo rigorosamente le "Norme per la progettazione delle torri della linea di trasmissione aerea" e fornisce un sistema sicuro, affidabile, soluzione completa economica ed efficiente per il mercato nazionale e reti elettriche internazionali e progetti di trasmissione regionale, a sostegno di risorse energetiche interregionali efficienti trasmissione.

Specifiche dei parametri

Raccomandazioni per la selezione del modello

Torre da 30-40 m (tipo a secco) Scenari applicabili

Aree di pianura, linee di trasmissione suburbane a 330kV, linee uscenti di sottostazione, tratte di trasmissione convenzionali con andamento orizzontale arco di 200-250 m.

Ragioni consigliate: Struttura compatta, ingombro ridotto, costo economico, stress evidente distribuzione, installazione conveniente, nessuna necessità di grandi attrezzature edili, adatta per aree con moderata densità di popolazione e terreno pianeggiante. È il modello preferito per le tratte convenzionali di trasmissione a 330kV linee, con un utilizzo ragionevole di acciaio e un eccezionale rapporto costi-benefici.

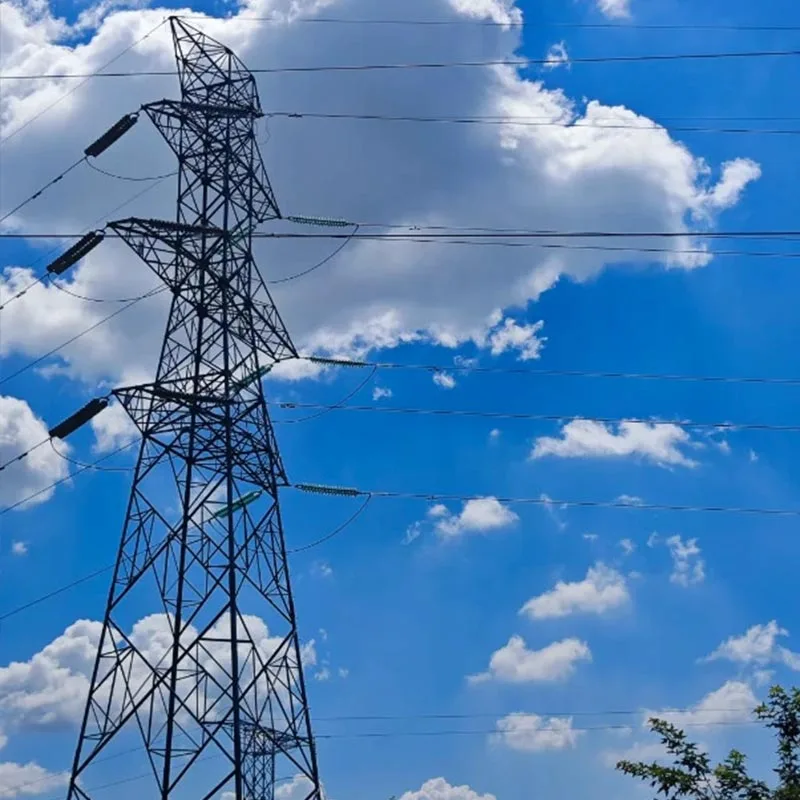

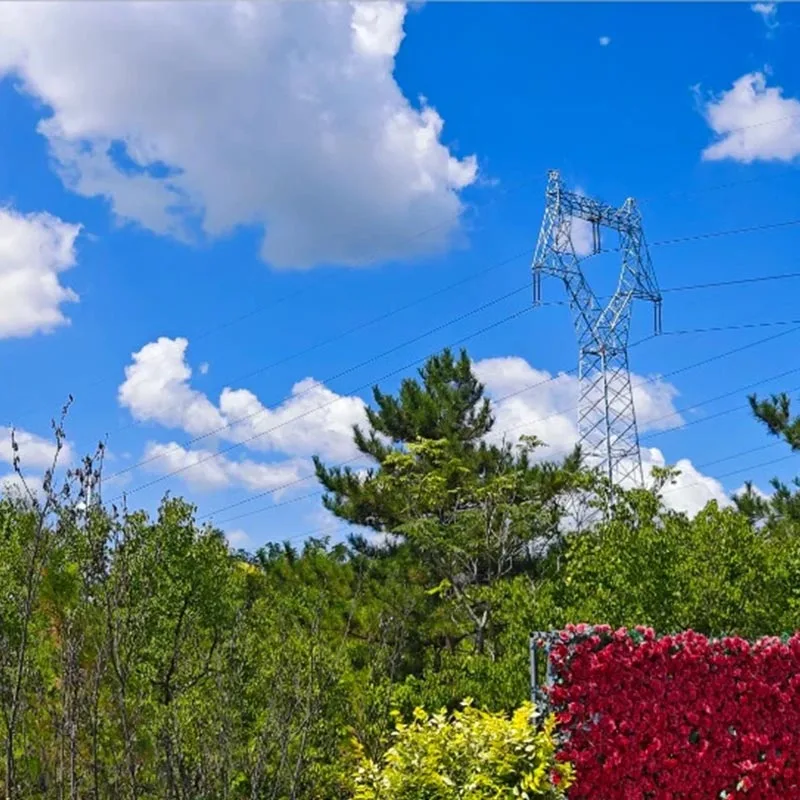

Torre da 40-50 m (tipo a coppa) Scenari applicabili

Zone collinari, linee di trasmissione di media portata (campata orizzontale 250-300 m), tratti con pochi vincoli di larghezza del corridoio, tenendo conto tenere conto dei requisiti di prevenzione delle interferenze del segnale.

Ragioni consigliate: I conduttori sono disposti in disposizione orizzontale trifase, ragionevolmente sollecitati, elevata rigidità, garantendo efficacemente uno spazio sicuro per i cavi di terra della linea 330kV, forte resistenza al vento, adatto a terreni leggermente ondulati e progetti che richiedono una larghezza del corridoio della linea di trasmissione controllata, facile da installare e mantenere.

Torre da 50-70 m (tipo portale/rinforzato) Scenari applicabili

Aree montuose, regioni remote, zone costiere ventose, linee di trasmissione a lunga portata (portata orizzontale 300-400 m), e tratti speciali che attraversano linee esistenti.

Ragioni consigliate: Utilizza giunzioni in acciaio ad angolo rinforzato, elevata resistenza, forte stabilità, lattina resistere a forti venti, forti nevicate, nebbia salina e altre condizioni atmosferiche avverse; lo stress della fondazione è ragionevole, adatto per l'installazione su terreni complessi, affrontando efficacemente i problemi di portanza e resistenza ai disastri Linee 330kV in montagna e zone costiere. Alcuni modelli possono essere utilizzati come torri attraversanti.

Torri personalizzate Scenari applicabili

Terreno speciale (isole, pendii ripidi, paludi), carichi speciali (integrazione di più attrezzature, attraversamenti di grandi luci), condizioni meteorologiche speciali condizioni (regioni di ghiaccio pesante, aree con forti tifoni) e requisiti di aspetto speciale (integrazione del paesaggio). per progetti di linee di trasmissione a 330 kV.

Ragioni consigliate: La fabbrica di Qingdao Anbang New Energy può personalizzare la linea di trasmissione da 330 kV altezza della torre d'acciaio angolare, forma strutturale, materiale, standard anticorrosione e capacità di carico in base ai disegni di progetto, alle relazioni di rilievo del terreno e ai dati meteorologici forniti dal cliente, offrendo guida individuale alla progettazione, produzione e installazione in un servizio unico, che soddisfa vari progetti speciali requisiti.

Casi reali

Progetto di torre in acciaio ad angolo con linea di trasmissione da 330 kV del corridoio Gansu Hexi

Panoramica del progetto: Forniti 12 set di torri portale da 50 metri per il Gansu Hexi Progetto di linea di trasmissione da 330 kV del corridoio, adattato alle condizioni meteorologiche locali aride, ventose e ghiacciate, con una direzione orizzontale distanza dalla baia di 300 m. Tipo di conduttore: 2×LGJ400/35, tipo di filo di terra: JLB20A-120.

Effetto di implementazione: Le torri utilizzano acciaio angolare di alta qualità Q345B e migliorato processi anticorrosione, resistendo con successo a venti locali di 29 m/s e carichi di ghiaccio di 10 mm. Il tempo di installazione era ridotto del 25% e fino ad oggi le torri hanno funzionato senza problemi, alleviando efficacemente la congestione dei corridoi della linea locale, garantendo la stabilità della trasmissione di energia regionale e ricevendo grandi elogi dalla State Grid Gansu Electric Power Compagnia.

Progetto di torre in acciaio ad angolo della linea in uscita della sottostazione Shandong Qingdao da 330 kV

Panoramica del progetto: Previsti 8 set di torri a portale da 35 metri per l'uscita progetto di linea di una sottostazione da 330kV a Qingdao, che collega la sottostazione con la linea principale. Adattato al terreno suburbano con terreno limitato e ambiente circostante integrato.

Effetto di implementazione: Il prodotto ha una struttura compatta e un'installazione conveniente, controllando rigorosamente il terreno occupazione. Verticalità e capacità di carico rispettano gli standard progettuali, adattandosi perfettamente alle esigenze di trasmissione del mercato l'estremità in uscita della sottostazione, garantendo efficacemente un'uscita stabile di potenza ad alta tensione da 330 kV, supportando l'aggiornamento di rete elettrica regionale di Qingdao e approvazione da parte della rete statale.

Progetto di torre in acciaio angolare per la ricostruzione della linea di trasmissione Shaanxi Weinan da 330 kV

Panoramica del progetto: Partecipato al progetto di potenziamento e innalzamento delle torri della linea Luoling da 330 kV a Weinan, Shaanxi, fornendo 9 set di torri in acciaio ad angolo per linea di trasmissione rinforzata da 330 kV da 40 metri (comprese 4 torri di tensione), sostituzione dei vecchi doppi pali in cemento e risoluzione dei problemi di insufficiente distanza di sicurezza e di scarsa resistenza all'energia naturale disastri sulle linee esistenti.

Effetto di implementazione:Grazie all'elevata resistenza e stabilità, lo erano installato con successo durante il tempo piovoso continuo, mostrando un'eccezionale capacità di resistere a forti piogge e strong winds. Dopo la ricostruzione, la stabilità operativa della linea è notevolmente migliorata, prevenendo efficacemente interruzioni di corrente su larga scala, fornendo un supporto affidabile per l'alimentazione elettrica alla stazione di conversione di Lingbao nell'Henan nell’area di Weinan e completando con successo l’intensa attività di ricostruzione durata 10 giorni.
