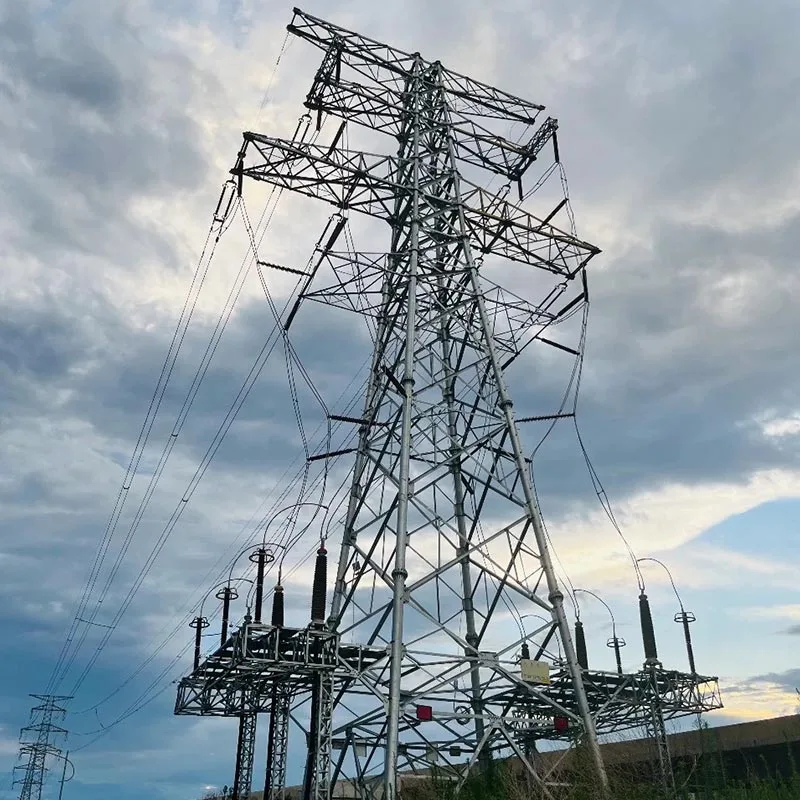

Torre in acciaio ad angolo per linea di trasmissione da 220 kV

Le torri in acciaio angolari della linea di trasmissione da 220 kV di Qingdao Anbang New Energy sono prodotte con il supporto di Impianto chimico moderno di Qingdao Jiaozhou. Utilizzano acciai angolari ad alta resistenza come Q355B e Q420, con bullone a traliccio struttura di connessione.

Progettati e prodotti rigorosamente in conformità con gli standard nazionali e internazionali, essi combina elevata resistenza, elevata resistenza alla corrosione, facilità di installazione e forte adattabilità, fornendo un supporto stabile per linee di trasmissione ad alta tensione da 220 kV.

Sono ampiamente utilizzati nelle pianure, nelle zone montuose, nelle regioni costiere e vari altri terreni, contribuendo alla costruzione di nuovi sistemi energetici in diversi paesi.

Vantaggi fondamentali

Massima resistenza strutturale, eccezionale resistenza ai disastri: Torre in acciaio ad angolo per linea di trasmissione da 220 kV progettata con strutture reticolari triangolari/quadrilatere, spessore del materiale principale ≥ 8 mm, resistenza sismica fino al livello VIII, in grado di resistere a tempeste di livello 12, strato di ghiaccio di 50 mm e forti piogge. Funziona stabilmente in aree costiere soggette a tifoni e regioni montuose esposte al vento, con distribuzione uniforme del carico e leader del settore prestazioni antiribaltamento.

Produzione intelligente in fabbrica con precisione e qualità controllata durante tutto il processo: Qingdao Jiaozhou possiede la propria base produttiva, con taglio CNC, punzonatura intelligente e zincatura a caldo completamente automatizzata processo, dotato di dispositivi brevettati di rinforzo, saldatura e formatura, precisione del componente ± 1 mm e 100% di i prodotti superano test meccanici e di resistenza alla corrosione prima di lasciare la fabbrica.

Resistente alla corrosione e durevole, senza preoccupazioni per tutta la durata della vita: La torre utilizza un processo anticorrosivo a doppio strato zincato a caldo, con uno spessore dello strato di zinco ≥85μm, resistente alla nebbia salina, agli acidi e agli alcali, con una durata di oltre 30 anni in ambienti umidi costieri, non richiede manutenzione frequente, riducendo i costi totali del ciclo di vita.

Installazione semplice ed efficiente, adatta a scenari complessi: collegamenti bullonati modulari, non necessari per attrezzature di grandi dimensioni, montaggio rapido in cantiere; design personalizzato della torre, adattabile a diversi terreni e condizioni meteorologiche condizioni, riducendo i tempi di costruzione di oltre il 30%.

Aggiornamenti di supporto intelligenti, funzionamento e manutenzione efficienti e precisi: Inclinazione opzionale angolo, velocità del vento, monitoraggio della formazione di ghiaccio e terminali video, con accesso ai dati in tempo reale tramite l'invio della rete elettrica, ottenere una consapevolezza dello stato 24 ore su 24 e un avviso tempestivo di guasto, migliorando l'efficienza del funzionamento e della manutenzione di oltre il 30%.

Dettagli del prodotto

Materiale principale: La torre utilizza laminati a caldo ad alta resistenza Q355B/Q420 acciaio ad angolo uguale, resistenza allo snervamento ≥355MPa, proprietà meccaniche conformi agli standard.

Forma strutturale: La torre d'acciaio di angolo della linea di trasmissione 220kV è una torre autoportante del reticolo, compresi i tipi a forma di tazza, a forma di carattere secco, a forma di testa di gatto, compatti, altezza 25–60 m, livello di tensione 220 kV.

Processo di connessione: Connessione bullonata ad alta resistenza di grado 8.8, nessuna saldatura in loco, assemblaggio alto precisione, forte stabilità.

Trattamento anticorrosivo: Zincatura a caldo completamente automatica, strato di zinco uniforme e denso, in conformità con GB/T 13912 e altri standard internazionali.

Compatibilità della fondazione: Dotato di fondazioni a gradoni, pali gettati in opera, ancoraggio in roccia fondazioni, adatte a varie condizioni geologiche.

Caratteristiche brevettate: Detiene numerosi brevetti tra cui il rinforzo dei componenti in acciaio e la base della torre dispositivi di saldatura e correzione della formatura, migliorando la stabilità strutturale e la precisione della lavorazione.

Selezione dell'applicazione del prodotto

Pianure e aree aperte: Preferire torri a forma di coppa o di tipo verticale, con ampie campate trasversali e disposizione ordinata dei conduttori, adatta per linee di trasmissione a lunga distanza e ad alta capacità.

Aree montane e collinari: Scegliete torri a forma di gufo o compatte, con ingombro ridotto, ottime resistenza al vento e al ghiaccio, adatta a terreni complessi e passaggi stretti.

Aree di tifoni costieri/nebbie saline: Torri anticorrosione rinforzate su misura, zinco addensato il rivestimento, i materiali principali ad alta resistenza, resistono ai tifoni e alla corrosione in nebbia salina, garantendo la sicurezza delle coste reti elettriche.

Nuove linee di connessione alla rete energetica: Adatto per linee uscenti da impianti eolici e fotovoltaici basi, che supportano conduttori di grande sezione trasversale, soddisfacendo le nuove esigenze di trasmissione ad alta potenza e a lunga distanza energia.

Trasmissione urbana suburbana: Tipo di torre compatta, riduzione dell'uso del suolo, bilanciamento della sicurezza elettrica e adattamento del paesaggio urbano.

Motivi per scegliere Anbang

Forza produttiva locale: Propria fabbrica a Jiaozhou, Qingdao, con un capitale sociale di 50 milioni di yuan, profondamente impegnata nelle torri di trasmissione di potenza da oltre un decennio, capacità di produzione stabile, tempestiva consegna e servizi per progetti di rete nazionale.

Tutela del brevetto tecnico: Brevetti a nucleo multiplo per torri di trasmissione, strutture ottimizzate e processi, prestazioni del prodotto superiori agli standard di settore e maggiore sicurezza e affidabilità.

Garanzia del servizio completo: Dalla progettazione, produzione e trasporto all'installazione guida e funzionamento e manutenzione post-vendita, una soluzione unica con risposta rapida e senza preoccupazioni post-vendita.

Certificazione di qualità standard nazionale: Rigorosa aderenza alla rete nazionale e internazionale e standard di settore, tripli controlli tra cui tracciabilità delle materie prime, ispezione della qualità del processo e finitura test sul prodotto, con rilascio di un rapporto qualificato per ciascuna torre.

Collaborazione strategica per la nuova energia: focalizzato sul supporto di nuova energia energetica, prodotti compatibili con nuovi sistemi di alimentazione, favorendo gli obiettivi “dual carbon” e il potenziamento della costruzione della rete nazionale e internazionale.
