Fornitore di torri di trasposizione in acciaio ad angolo in Cina
In qualità di fornitore principale di torri di trasmissione ad alta tensione, facendo affidamento sulla forza delle imprese high-tech nazionali e sulla catena industriale completa locale di Qingdao,Qingdao Anbang Nuova Energiaè stata profondamente coinvolta nel campo della produzione intelligente di strutture di potenza in acciaio per più di dieci anni, concentrandosi sulle esigenze principali delle linee di trasmissione ad alta e altissima tensione e creando una matrice di prodotti di torri di trasposizione angolari in acciaio di alta qualità.
Cos'è una torre di trasposizione angolare in acciaio?
La torre di trasposizione angolare in acciaio è una torre speciale esclusiva per linee di trasmissione ad alta e altissima tensione, con acciaio angolare ad alta resistenza Q235/Q355 come materiale principale principale, assemblato in una struttura reticolare spaziale tramite connessione bullonata, e la funzione principale è quella di realizzare lo scambio periodico di posizione spaziale dei conduttori trifase, in parole povere, è quello di cambiare a turno i posti per i conduttori trifase.
Diversamente dalle normali torri di trasmissione in acciaio ad angolo, il suo design strutturale presta maggiore attenzione all'adattabilità spaziale e alla stabilità della forza di trasposizione del filo e aggiunge speciali raccordi di trasposizione e strutture di guida del filo, che possono regolare accuratamente la posizione di fase del filo, in modo che il filo trifase occupi diverse posizioni spaziali sull'intera linea, in modo da bilanciare i parametri elettrici come induttanza trifase, capacità e impedenza.
In quanto torre polare speciale chiave delle linee di trasmissione ad alta tensione, non solo svolge le funzioni di base del montaggio dei cavi, del carico, della resistenza al vento e ai terremoti, ma protegge anche efficacemente generatori, trasformatori e altre apparecchiature elettriche, previene il malfunzionamento della protezione dei relè, riduce le interferenze induttive sulle linee di comunicazione circostanti e garantisce la sicurezza, l'efficienza e la stabilità della trasmissione a lunga distanza.
Quali sono le classificazioni della torre di trasposizione in acciaio ad angolo zincato?
La torre di trasposizione in acciaio angolare di Qingdao Anbang New Energy ha una categoria completa, combinata con le tre dimensioni fondamentali del livello di tensione, modalità di trasposizione e tipo strutturale, ogni serie segue rigorosamente la produzione standard nazionale del settore energetico, tenendo conto dell'universalità e dell'adattabilità esclusiva, e corrisponde accuratamente alle esigenze individuali di diversi progetti di trasmissione ad alta tensione:
1. Per livello di tensione
Copertura delle torri di trasposizione in acciaio ad angolo ad alta pressione (110 kV-220 kV) e delle torri di trasposizione in acciaio ad angolo ad altissima pressione (≥ 330 kV).
ILmodello ad alta tensioneè adatto per parchi industriali e linee secondarie di trasmissione interregionali per soddisfare le esigenze di trasmissione e trasposizione convenzionali a lunga distanza.
Il modello UHV è progettato con rinforzo strutturale per ottimizzare la densità del traliccio e il cuscinetto dei nodi ed è adatto per linee di trasmissione trunk a lunga distanza e di grande capacità di 500 kV e superiori, che possono ottenere una regolazione di fase più accurata e garantire l'equilibrio dei parametri trifase.
2. Dividere per trasposizione
È diviso in due categorie: tipo di trasposizione a torre singola e tipo di trasposizione a doppia torre.
Il tipo di trasposizione a torre singola adotta un design compatto, con una struttura snella e un ingombro ridotto, adatto a scenari con spazio di linea limitato e può completare la trasposizione di conduttori trifase su una singola torre.
Il tipo di trasposizione a due torri è lo schema consigliato per linee UHV da 500 kV e superiori, che realizza la trasposizione del filo attraverso la sinergia delle due torri, con maggiore stabilità, ed è adatto per scenari di trasmissione a carico elevato e a lunga distanza, ed è solitamente dotato di 1-2 set di torri di trasposizione ogni linea di 100 km.
3. Diviso per tipologia strutturale
È diviso in torre di trasposizione in acciaio ad angolo di tipo bicchiere di vino, torre di trasposizione in acciaio ad angolo di tipo testa di gatto e torre di trasposizione in acciaio ad angolo di tipo secco.
Il tipo di bicchiere da vino è adatto per disporre orizzontalmente i fili e l'operazione di trasposizione è conveniente, che è la selezione principale delle linee ad alta tensione.
Il tipo a testa di gatto adotta una disposizione triangolare del design del filo, che ha un'eccezionale resistenza al vento e al ghiaccio ed è adatto per ambienti complessi come gli ambienti costieri e alpini.
La struttura a secco ha grande rigidità e forte capacità portante ed è adatta per carichi pesanti e scenari di trasposizione di grandi dimensioni.
Specifiche del prodotto
|
Elementi dei parametri |
Specifiche dettagliate |
|
Materiale principale |
Acciaio angolare strutturale al carbonio ad alta resistenza Q235B, Q355B |
|
Livello di tensione applicabile |
110kV-1000kV (Alta tensione: 110kV-220kV, UHV: ≥330kV) |
|
Altezza applicabile |
15m~50m (supporta la personalizzazione non standard, adatta a diversi scenari di trasposizione) |
|
Specifiche dell'acciaio angolare |
∠50×5~∠200×20 (adattato in base al livello di tensione e ai requisiti di carico) |
|
Processo anticorrosivo |
Zincatura complessiva a caldo, spessore dello strato di zinco ≥85μm, ulteriore rinforzo anticorrosione ai nodi |
|
Resistenza al vento di progettazione |
120 km/h~180 km/h, possono essere personalizzati e rafforzati su richiesta |
|
Fortificazione sismica |
Intensità sismica di 8 gradi, può essere personalizzata e rinforzata per condizioni di lavoro complesse |
|
Precisione di recepimento |
Precisione di regolazione dell'angolo di fase ±2°, garantendo il bilanciamento dei parametri trifase |
|
Metodo di connessione |
Collegamento a bullone ad alta resistenza, dotato di elementi di fissaggio speciali, antiallentamento e anticorrosione |
|
Norma di implementazione |
GB50017 Codice delle strutture in acciaio, DL/T 646 Condizioni tecniche per la produzione di strutture di tubazioni in acciaio di trasmissione e distribuzione, ecc. |
In quali scenari possono essere utilizzate le torri di trasposizione in acciaio ad angolo?
|
Scenari applicativi |
Requisiti fondamentali |
Serie di prodotti consigliati |
Caratteristiche tecniche principali |
|
Linee di trasmissione ad alta tensione (reti elettriche a lunga distanza, trasposizione dei corridoi) |
Struttura stabile, forte funzione di trasposizione di fase, elevata resistenza al vento e al ghiaccio, lunga durata |
Torri di trasposizione in acciaio ad angolo standard, Torri di trasposizione in acciaio ad angolo per carichi pesanti |
Acciaio angolare Q235 / Q355 / Q420B zincato a caldo; assemblaggio modulare bullonato; progettato per la trasposizione dei conduttori e lo scambio della sequenza di fase; resistenza al vento fino al grado 11–12; forte capacità di carico di ghiaccio e neve. |
|
Reti elettriche urbane e suburbane |
Layout compatto, risparmio di spazio, coordinamento dell'isolamento affidabile, facilità di installazione |
Torri di trasposizione in acciaio ad angolo medio, Torri di trasposizione in acciaio ad angolo a base stretta |
Dimensioni ottimizzate del corpo della torre per spazi urbani limitati; prestazioni di recepimento stabili; basso costo di fondazione; costruzione veloce e comoda ispezione successiva. |
|
Aree montane e collinari |
Adattabile a terreni complessi, elevata rigidità strutturale, bassa manutenzione |
Torri di trasposizione in acciaio ad angolo di tipo montagna, Torri di trasposizione in acciaio ad angolo adattato alla pendenza |
Struttura in acciaio ad angolo ad alta resistenza; buona stabilità su pendii e terreni irregolari; forte resistenza alla corrosione; adatto ad aree remote con trasporto difficile. |
|
Zone industriali e di nuova energia (parchi eolici/solari, parchi industriali) |
Alta capacità di carico, antivibranti, antipolvere, personalizzabili |
Torri di trasposizione in acciaio ad angolo personalizzato, Torri di trasposizione in acciaio ad angolo per carichi pesanti |
Modalità di altezza, campata e trasposizione completamente personalizzabili; compatibile con le linee aeree ad alta tensione nelle nuove basi energetiche; forte durabilità in ambienti polverosi e umidi. |
- View as

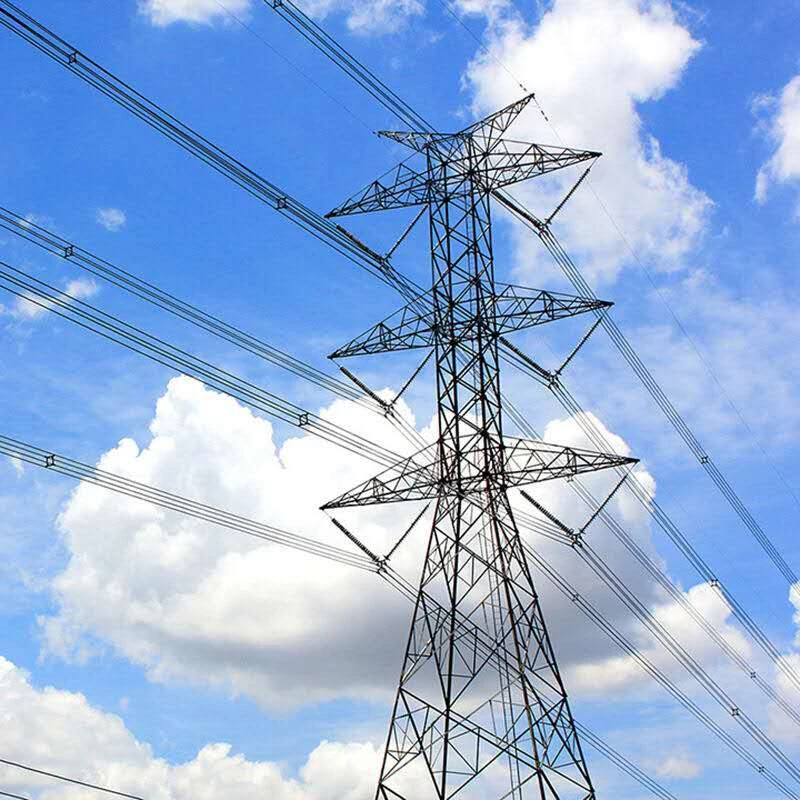

Torre di trasposizione in acciaio ad angolo zincato
La Qingdao Anbang New Energy Factory presenta con maestria e dedizione la torre di trasposizione in acciaio ad angolo galvanizzato, un dispositivo di sfasamento fondamentale per le linee di trasmissione di potenza. Basandosi su una tecnologia di elaborazione avanzata di livello militare, integra stabilità estrema con resistenza alla corrosione a lungo termine, progettata specificamente per linee di trasmissione a lunga distanza ad altissima tensione. Offre una soluzione unica al problema dello squilibrio trifase, garantendo il funzionamento sicuro della rete elettrica per trent'anni, rendendolo la scelta preferita e affidabile per i progetti di rete elettrica a livello nazionale.

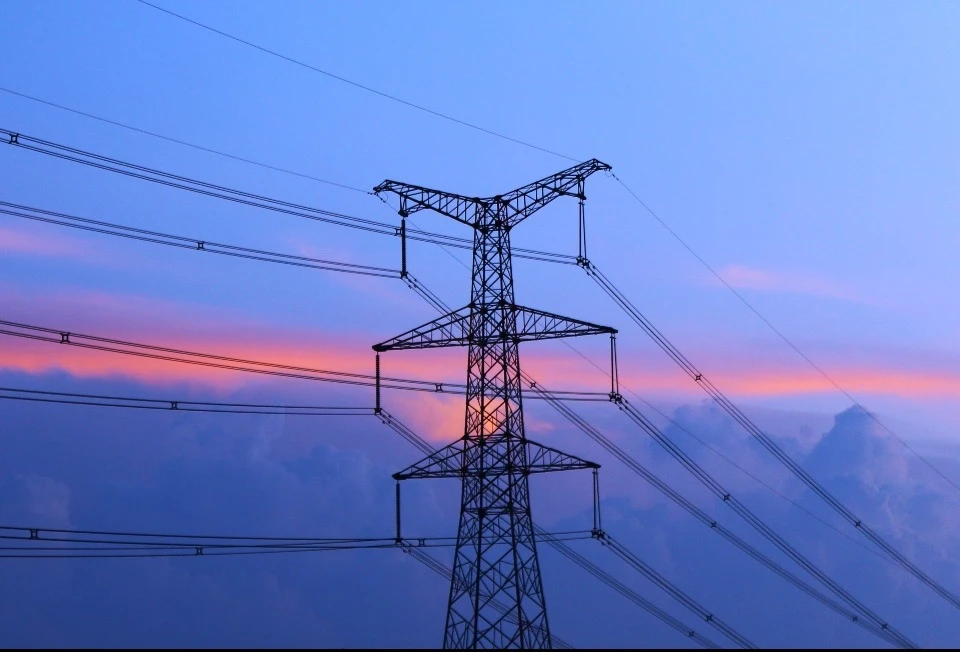

Torre di trasposizione in acciaio ad angolo ad alta tensione
Situata a Qingdao, in Cina, Anbang New Energy è una fabbrica di origine con forti capacità. Con una produzione di precisione, si concentra sulla ricerca, progettazione e produzione su larga scala di torri di trasposizione in acciaio ad angolo ad alta tensione, fornendo soluzioni di supporto di sfasamento ad alte prestazioni e altamente affidabili per progetti globali di trasmissione ad altissima tensione.
Torre di trasposizione per trasmissione di potenza in acciaio ad angolo
La torre di trasposizione per trasmissione di potenza in acciaio angolare è una torre di ferro specializzata di tipo reticolare ampiamente utilizzata nelle linee di trasmissione di potenza ad alta e altissima tensione. Se stai cercando un produttore e fornitore affidabile, scegli Anbang, possiamo offrire supporto tecnico.

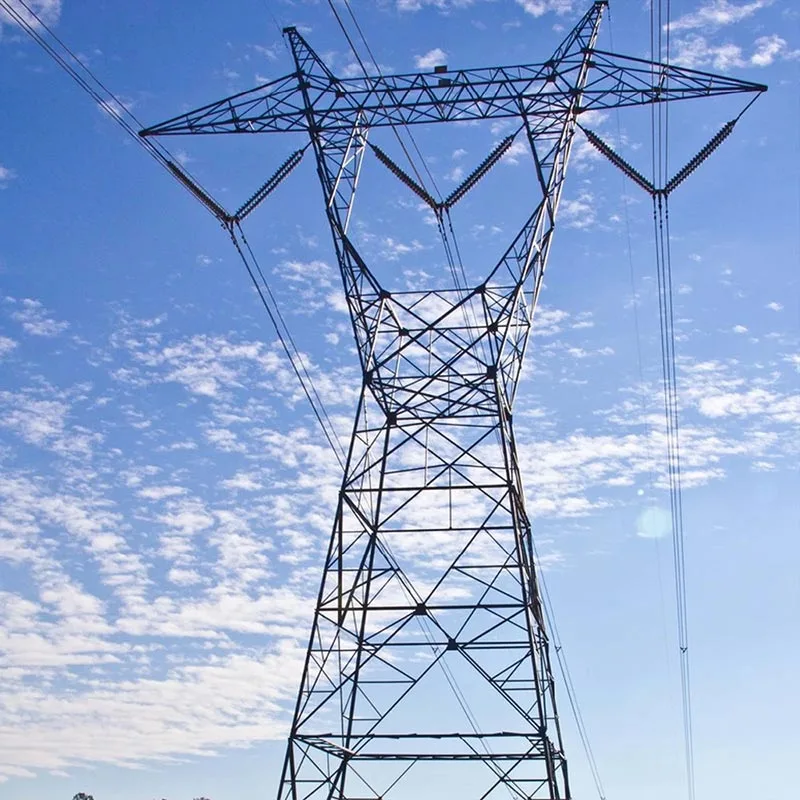

Torre di trasposizione a traliccio in acciaio ad angolo
Anbang è un fornitore professionale di torre di trasposizione a reticolo angolare in acciaio, questo prodotto durevole è una struttura di linea di trasmissione specializzata ampiamente utilizzata in progetti di trasmissione di potenza ad alta ed altissima tensione, tipicamente applicata a reti elettriche da 110 kV, 220 kV, 330 kV e superiori.

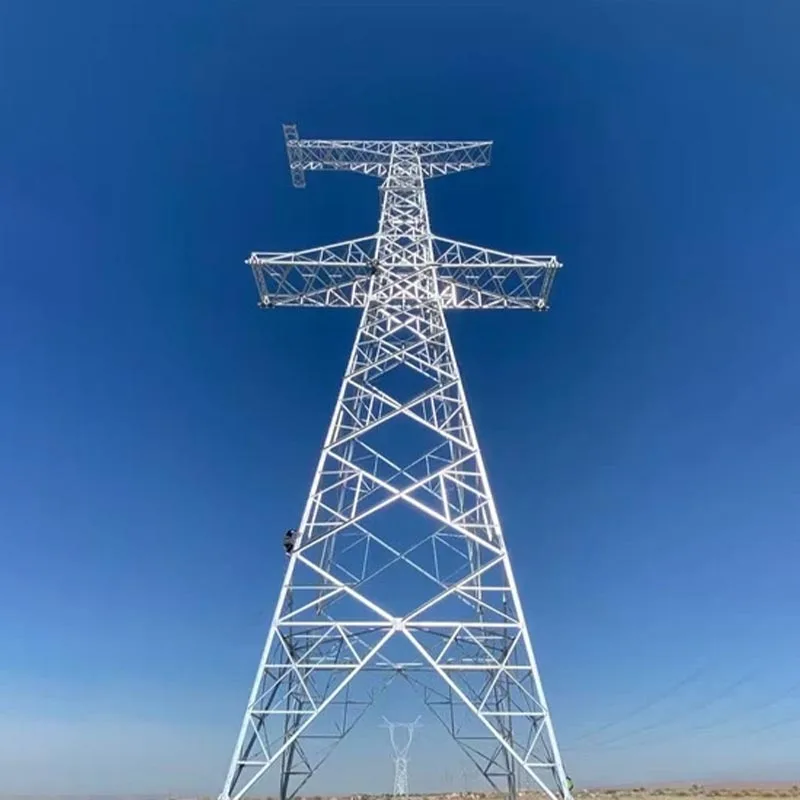

Torre di sfasamento angolare in acciaio
Le torri di sfasamento angolari in acciaio sono strutture reticolari specializzate per linee di trasmissione CA ad alta tensione/altissima tensione (EHV), realizzate in acciaio angolare standardizzato tramite assemblaggio imbullonato. Combinano la stabilità meccanica delle tradizionali torri angolari in acciaio con la funzione chiave della trasposizione del conduttore trifase. Per trovare una soluzione completa per il tuo progetto, contatta Anbang.

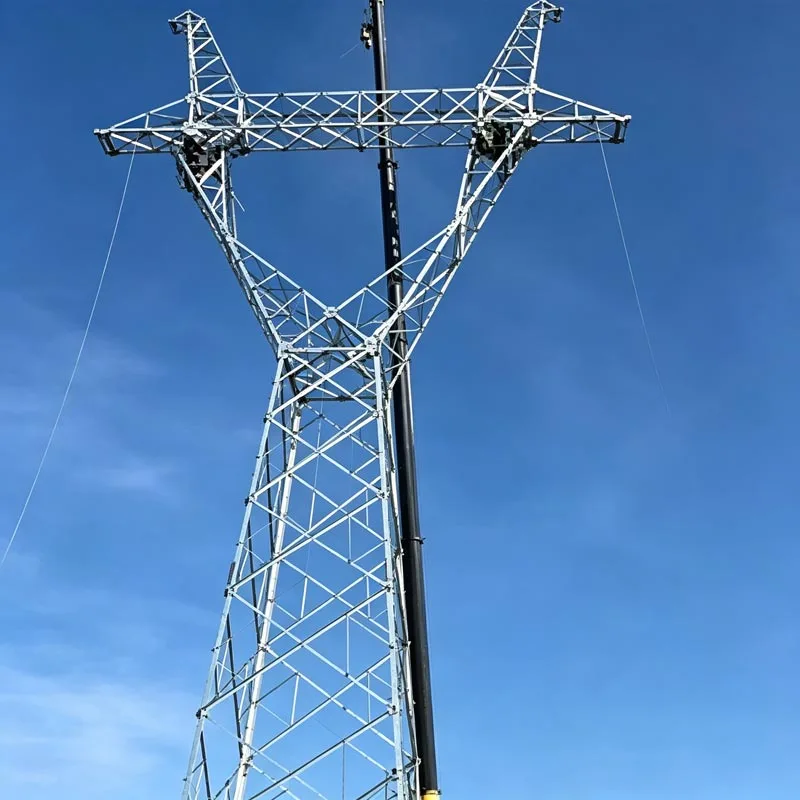

Torre di trasmissione di potenza in acciaio ad angolo zincato
Le torri di trasmissione di potenza in acciaio angolato zincato prodotte dalla fabbrica di Qingdao Anbang sono strutture in acciaio di tipo reticolare ampiamente utilizzate per supportare le linee elettriche aeree nelle reti elettriche. Realizzate con profilati angolari in acciaio laminati a caldo e protette mediante zincatura a caldo, queste torri offrono elevata resistenza meccanica, eccellente resistenza alla corrosione e lunga durata (tipicamente 40-50 anni). Il loro design a reticolo aperto riduce al minimo il carico del vento massimizzando l'efficienza strutturale, rendendoli adatti a vari livelli di tensione (da 10 kV a oltre 800 kV) e condizioni del terreno.
In qualità di produttore e fornitore affidabile Torre di trasposizione in acciaio ad angolo in Cina, abbiamo la nostra fabbrica. Se desideri acquistare prodotti di qualità e durevoli, contattaci.
