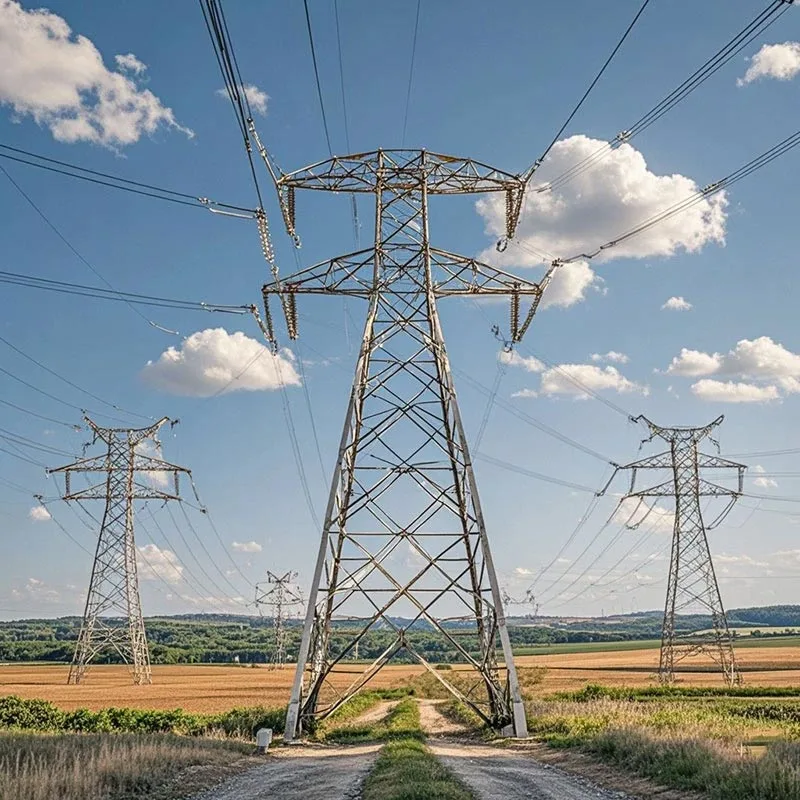

Torre di trasmissione di potenza in acciaio ad angolo zincato

La domanda globale di infrastrutture energetiche affidabili, efficienti e sostenibili non è mai stata così pronunciata. Al cuore di questa infrastruttura si trova la torre di trasmissione dell’energia, componente critico che ne determina l’efficienza, sicurezza e longevità delle reti elettriche. Tra le varie soluzioni strutturali disponibili, Angolare in Acciaio Zincato Le torri di trasmissione di energia sono emerse come lo standard industriale per l'alta e altissima tensione (UHV) reti di trasmissione in tutto il mondo.

Questa introduzione stabilisce il contesto tecnico ed economico per l'acciaio angolare torri, giustificando la loro diffusa adozione. Inizia delineando le sfide affrontate dalle società di servizi energetici, come ad esempio la necessità di trasmettere energia su grandi distanze resistendo a elementi ambientali difficili.

Il documento poi procede per definire l’ambito dello studio, che si concentra sui vantaggi principali, sul rigore produttivo e sull’applicazione nel mondo reale di queste torri.

Sottolineando il design modulare, l'efficienza dei costi e il robusto rivestimento protettivo, questa sezione definisce il palcoscenico per un'esplorazione dettagliata di come le torri angolari in acciaio zincato affrontano le moderne esigenze di energia trasmissione, rendendoli una risorsa indispensabile per la sicurezza energetica e la resilienza della rete.

Vantaggio del prodotto

1. Resistenza alla corrosione e lunga durata

Tutti i componenti sono sottoposti a trattamento di zincatura a caldo, formando sulla superficie un denso rivestimento di zinco (spessore ≥85μm). Questo rivestimento isola efficacemente l'acciaio dall'aria, dall'umidità e dai mezzi corrosivi, evitando ruggine e corrosione.

Il servizio la vita può raggiungere i 30-50 anni, il che riduce notevolmente la frequenza di manutenzione successiva ed estende il ciclo di servizio del torre.

2. Prestazioni ad alto costo

Rispetto ai pali in acciaio massiccio, il design a traliccio utilizza meno materiale in acciaio, riducendo i costi delle materie prime. Al Allo stesso tempo, le parti sono standardizzate, il che semplifica il processo di produzione, riduce la produzione e costi di trasporto.

Il design della connessione bullonata riduce inoltre i costi di montaggio in loco, garantendo prestazioni elevate e bassi investimenti ed è adatto per la promozione e l'applicazione su larga scala.

3. Forte versatilità e personalizzazione

Può essere progettato e personalizzato in modo flessibile in base a diversi livelli di tensione (35kV-1000kV), terreni (pianura, montagne, zone costiere) e requisiti di carico.

Può essere trasformato in torri di sospensione, torri di tensione, torri di trasposizione e torri di incrocio speciali, adattandosi completamente ai vari scenari e incontri di trasmissione di potenza le diverse esigenze di diversi progetti.

4. Manutenzione facile e installazione conveniente

La modalità di connessione bullonata sostituisce la saldatura, il che è conveniente per il montaggio e lo smontaggio in loco. Ogni giorno l'ispezione e la sostituzione delle parti possono essere eseguite rapidamente senza apparecchiature di grandi dimensioni, riducendo la manutenzione difficoltà e costo del lavoro.

Le parti standardizzate garantiscono inoltre la comodità di successive manutenzioni e sostituzioni, migliorare l’efficienza del funzionamento e della manutenzione.

Parametro

Caso del progetto

Studio 1: Progetto di trasmissione UHVDC ±800 kV Shanbei-Anhui (Cina)

Essendo un progetto chiave della rete elettrica dorsale UHV della Cina, questo progetto è fondamentale per ottimizzare le risorse energetiche regionali distribuzione e garantire un’alimentazione elettrica sicura e affidabile.

Il progetto ha adottato la trasmissione di potenza in acciaio ad angolo zincato torri fornite da Anhui Hongyuan (affiliata allo Shandong Electric Engineering & Equipment Group), per un totale di 103 torri e un peso totale di 7.084 tonnellate.

Le torri erano realizzate in acciaio angolare ad alta resistenza Q355, con immersione a caldo trattamento di galvanizzazione (spessore del rivestimento di zinco ≥85μm) per garantire resistenza alla corrosione in ambienti esterni complessi.

Grazie alla progettazione standardizzata e al collegamento bullonato, le torri sono state consegnate 5 mesi prima del previsto, diventando il primo fornitore a completare la consegna completa di torri angolari in acciaio dell'intera linea, e la qualità del prodotto e l'efficienza della costruzione è stata altamente riconosciuta dal proprietario.

Clienti partner e certificazioni

Filippine: National Grid Corporation delle Filippine (NGCP)
Progetti: linee di trasmissione da 230 kV, 500 kV (ad esempio, Hermosa-San Jose 500 kV)
Appalti: rigorosi controlli di qualità, richiedono la conformità ASTM/AS/NZS

Thailandia: Autorità per la generazione di elettricità della Thailandia (EGAT)
Progetti: 230 kV, 500 kV (ad esempio, linea Tongsong-Songkhla da 500 kV)
Prequalificazione: ispezione di fabbrica obbligatoria e prova di tipo.

Malesia: Tenaga Nasional Berhad (TNB)
Standard: MS (standard malesi), IEC, zincatura ISO 1461
Focus: espansione della rete da 275 kV, 500 kV e integrazione delle fonti rinnovabili

Vietnam: Società nazionale per la trasmissione di potenza (EVNNPT)
Progetti: 500 kV (ad esempio, dalla centrale termica Nam Dinh 1 a Thanh Hoa)

Vietnam: Società nazionale per la trasmissione di potenza (EVNNPT)
Progetti: 500 kV (ad esempio, dalla centrale termica Nam Dinh 1 a Thanh Hoa)
Volume: ordini all'ingrosso di grandi dimensioni (oltre 10.000 tonnellate per progetto)

Domande frequenti

D: Quali materiali vengono utilizzati per le torri di trasmissione di potenza in acciaio angolato zincato?

A: Acciaio angolare normalmente ad alta resistenza come Q355 / Q345B / Q235B (standard cinese) o equivalente al grado ASTM A572 50, EN S355JR. I certificati dei materiali (MTC) vengono forniti con ogni lotto.

D: Quali livelli di tensione possono supportare le vostre torri?

A: Forniamo serie complete: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Supporta anche torri di trasmissione DC e torri parafulmini, strutture di sottostazioni.

D: Potete produrre secondo i disegni del cliente?

R: Sì. Accettiamo disegni progettati dal cliente (PDF/CAD/DXF). Forniamo anche ottimizzazione progettuale, strutturale calcolo e analisi delle sollecitazioni, se necessario.

D: Che trattamento superficiale usi?

R: Zincatura a caldo (HDG) secondo ISO 1461, GB/T 13912, ASTM A123/A153.

D: Quanto dura la durata?

R: In un ambiente atmosferico normale, 30–50 anni. Nelle aree fortemente corrosive, può raggiungere i 20-30 anni con un corretto utilizzo progettazione.

D: Quali certificazioni hai?

● Sistema di gestione della qualità ISO 9001
● Gestione ambientale ISO 14001
● ISO 45001 Salute e sicurezza sul lavoro
● CE (EN 1090 per strutture in acciaio)
● Certificazione di saldatura AWS/CWB
● Rapporti di terze parti: SGS, BV, Intertek
