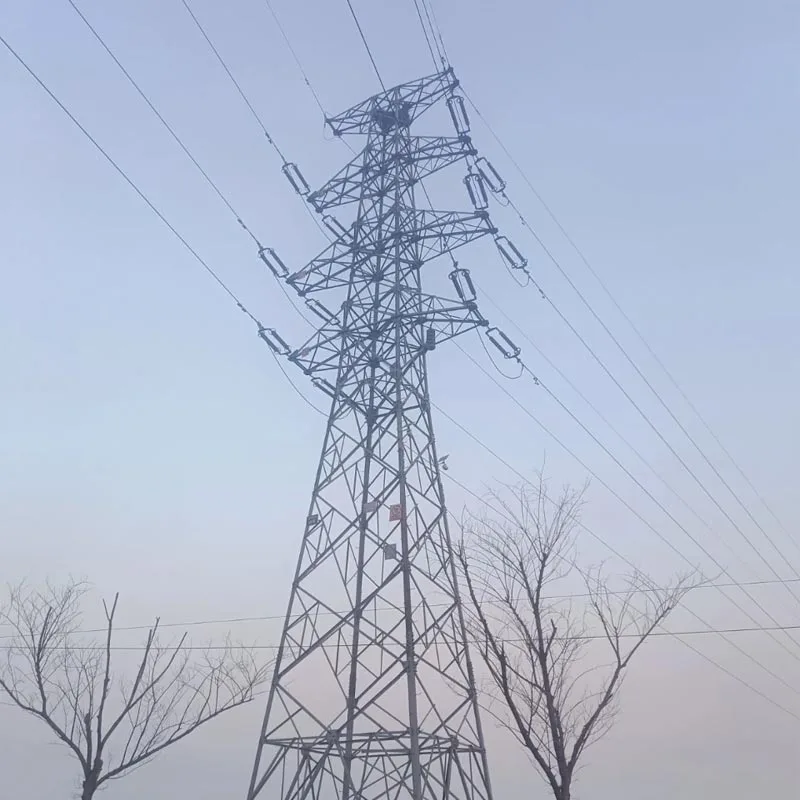

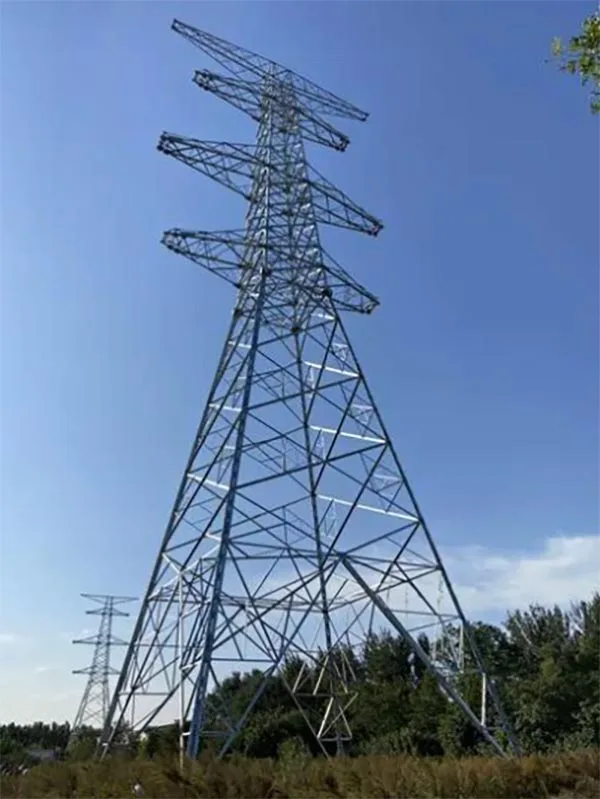

Torre di trasposizione in acciaio ad angolo zincato

La torre di trasposizione in acciaio galvanizzato ad angolo di Qingdao Anbang New Energy seleziona lo standard nazionale ad alta resistenza acciaio angolare zincato come componente portante principale. La struttura complessiva è stata ottimizzata professionale calcoli e progettazione meccanica, principalmente per trasmissioni CA ad alta e altissima tensione da 110 kV a 500 kV linea scenari, utilizzati specificatamente per ottenere uno sfasamento ordinato di conduttori trifase.

Si rivolge in modo efficace problemi causati dalla disposizione asimmetrica dei conduttori durante la trasmissione a lunga distanza, come un capacitivo sbilanciato corrente, eccessiva perdita di linea, fluttuazioni di tensione e anomalie di protezione dei relè, migliorando così la rete elettrica efficienza di trasmissione dalla fonte e garantendo il funzionamento sicuro, stabile e affidabile a lungo termine del sistema di trasmissione.

Il prodotto utilizza un processo anticorrosivo di zincatura a caldo maturo, con uno strato di zinco uniforme e denso che aderisce fortemente, migliorando notevolmente la resistenza alla corrosione e all'invecchiamento e adattandosi a condizioni difficili e complesse ambienti come la nebbia salina costiera, le aree di inquinamento industriale e i climi freddi e nevosi.

Sfruttando Qingdao Anbang Nuovo La moderna base di produzione di Energy, la produzione standardizzata e di precisione di fabbrica sono ottenute con una qualità rigorosa processi di controllo applicati dal taglio, punzonatura e saldatura della materia prima alla zincatura e all'assemblaggio di prova, garantendo efficacemente l'accuratezza e la coerenza dei componenti.

Questa torre sfasatrice in acciaio zincato ad angolo può adattarsi completamente a diversi livelli di tensione, condizioni del terreno, e requisiti di progettazione della linea e, pur offrendo un'eccellente robustezza strutturale e resistenza al vento e ai terremoti, essa anche considera la comodità dell'assemblaggio in loco e la facilità della manutenzione futura, rendendolo un sistema sicuro, efficiente ed economico soluzione preferita per varie ristrutturazioni sfasate della linea di trasmissione e nuovi progetti di costruzione.

Vantaggi fondamentali

Resistenza alla corrosione, lunga durata

Utilizza la zincatura a caldo con uno strato di zinco spessore ≥85μm, formando un denso strato protettivo che fornisce sia barriera fisica che elettrochimica protezione.

La vita esterna senza manutenzione supera i 30 anni, adatta per ambienti difficili come quelli costieri e aree industriali.

Struttura stabile

Realizzato in acciaio angolare zincato Q235/Q345 ad alta resistenza come il materiale di base, con un design a reticolo.

Resistenza al vento ≥30 m/s, resistenza copertura ghiaccio ≥8 mm, intensità sismica 8, soddisfacendo i requisiti di carico su terreni complessi e climi estremi.

Manutenzione conveniente

Utilizzo delle torri di trasposizione in acciaio ad angolo zincato un design modulare a separazione di fase, che consente la commutazione precisa dei conduttori trifase senza ponticelli.

Il la struttura è semplice, migliorando significativamente l'efficienza di costruzione e manutenzione.

Produzione in fabbrica e controllo qualità

Qingdao Anbang New Energy possiede la sua fabbrica, con la totalità produzione standardizzata. Dall'ispezione delle materie prime alla zincatura e all'assemblaggio finiti, il processo rigorosamente segue gli standard nazionali, garantendo prestazioni costanti di ciascuna torre di commutazione di fase in acciaio zincato ad angolo.

Personalizzazione flessibile

Possono essere il tipo di torre, l'altezza e il metodo di commutazione di fase personalizzato in base al livello di tensione di linea, alla distanza della portata e alle condizioni del terreno, adatto a varie potenze progetti di commutazione di fase delle linee di trasmissione.

Principio di funzionamento del prodotto

La torre sfasatrice in acciaio zincato ad angolo è una torre specializzata utilizzata nelle linee di trasmissione di potenza da raggiungere fase scambio di conduttori trifase.

Nelle linee di trasmissione CA a lunga distanza, i conduttori trifase possono causare correnti capacitive sbilanciate a causa della disposizione asimmetrica, che comportano maggiori perdite di rete, funzionamento errato relè protezione e altre questioni.

La torre dispone di punti di sospensione del conduttore a diverse altezze e posizioni sul corpo della torre, consentendo ai conduttori di fase A, B e C di scambiare ordinatamente le posizioni come passano attraverso la torre.

Ciò consente uno sfasamento periodico, equilibra le correnti capacitive trifase, riduce le perdite di linea e migliora l'efficienza di trasmissione e la stabilità operativa della rete elettrica.

Il suo nucleo fa affidamento sull'elevata resistenza e stabilità dell'acciaio angolare zincato per garantire che la tensione e la spaziatura del conduttore si incontrino sicurezza standard durante il processo di cambiamento di fase.

Dettagli del prodotto

Elaborazione dei componenti

Tutti i componenti angolari in acciaio della torre di trasposizione in acciaio angolare zincato sono tagliati, punzonati e piegati con precisione, con tolleranze dimensionali in conformità con GB/T 9787 per garantire l'assemblaggio precisione.

Protezione dalla corrosione

Dopo la rimozione della ruggine, i componenti vengono immersi in zinco fuso a 450-460°C, formando uno strato di lega di zinco-ferro con copertura uniforme senza mancata placcatura o rigonfiamenti di zinco. Angoli morti come i fori dei bulloni e le saldature sono completamente protetti.

Struttura della torre

La torre utilizza una struttura reticolare a traliccio, con una disposizione ragionevole della struttura principale membri, diagonali e traverse, percorsi di sollecitazione chiaramente definiti e posizionamento preciso delle sospensioni a sfasamento punti per garantire una distanza sicura dei conduttori durante lo sfasamento.

Configurazione degli accessori

Dotato di bulloni zincati a caldo, rondelle, chiodi per i piedi, scale e altri accessori con resistenza alla corrosione coerenti con la torre, prevenendo la corrosione elettrochimica.

Ispezione della fabbrica

Ogni torre sfasatrice in acciaio zincato ad angolo viene sottoposta a dimensionamento ispezione, meccanica test, misurazione dello spessore della zincatura e verifica dell'assemblaggio di prova, e può lasciare la fabbrica solo dopo superando queste prove.

Specifiche del prodotto
