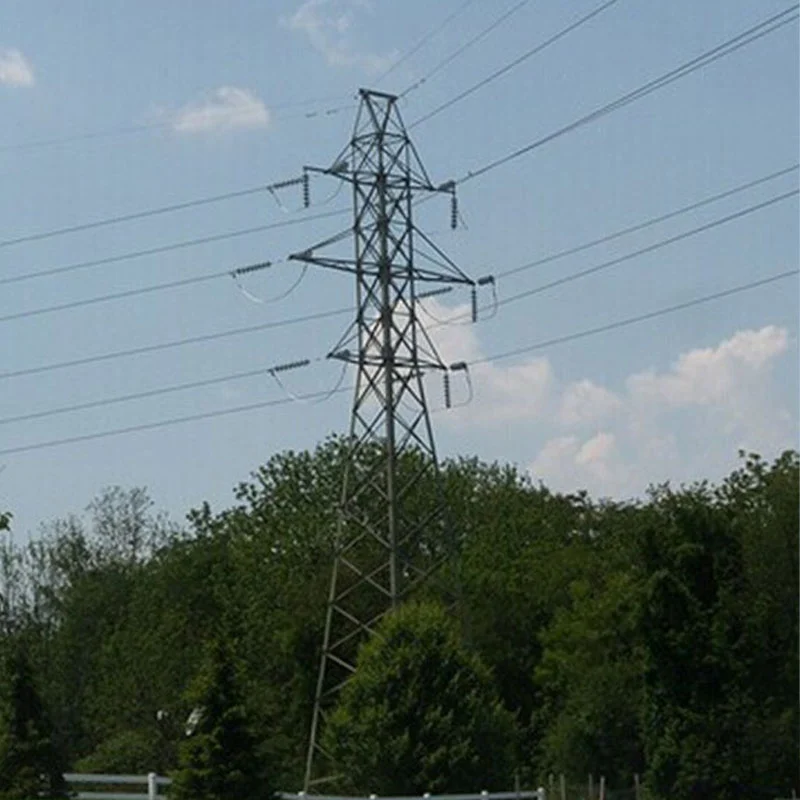

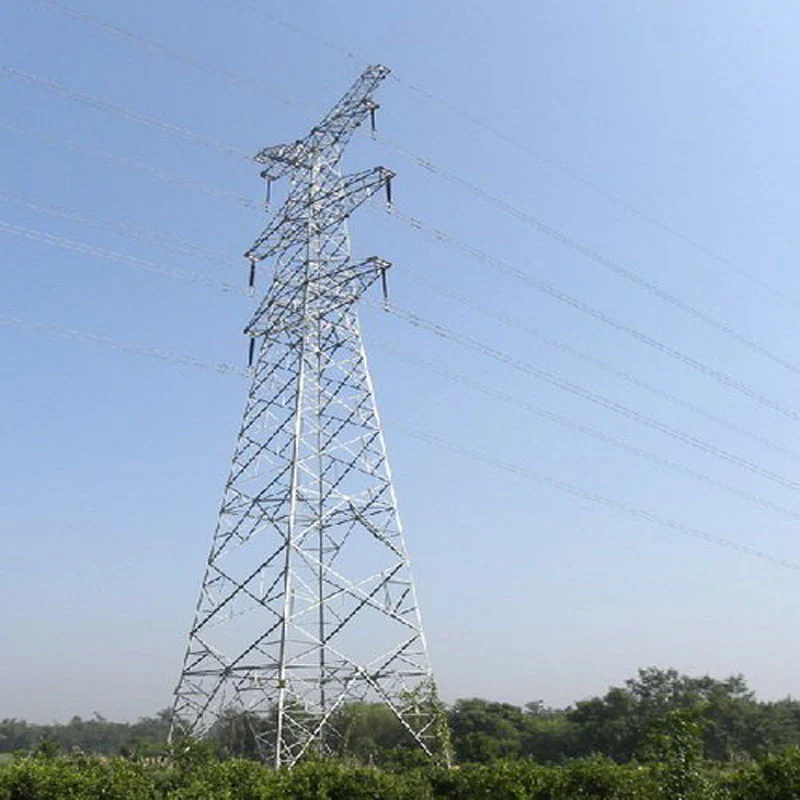

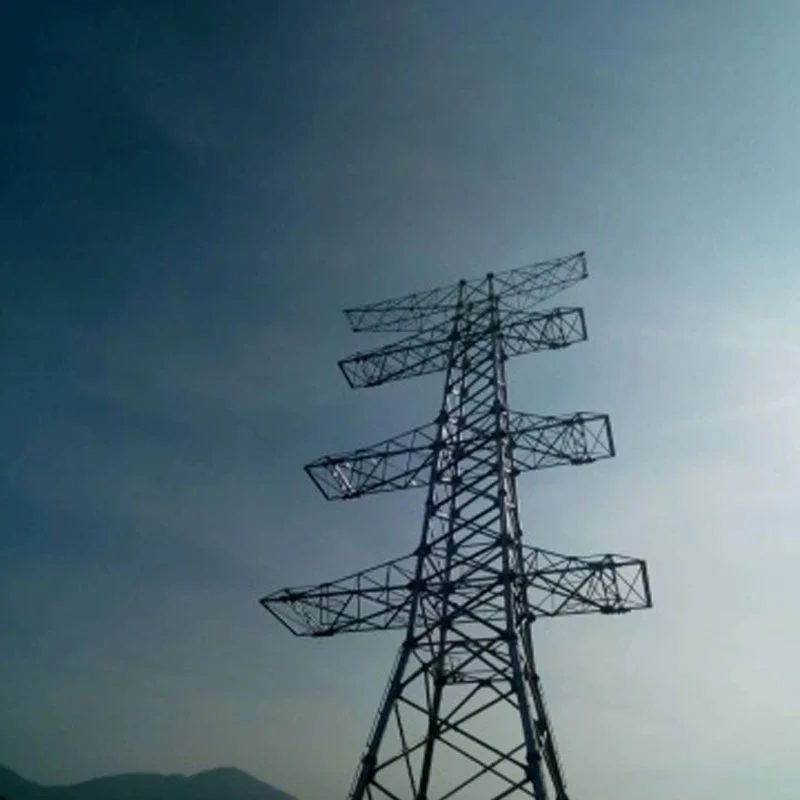

Torre in acciaio a traliccio a doppio circuito da 220 kV

Supportati da sistemi di produzione maturi, vantiamo una capacità produttiva annua di 50.000 tonnellate, con standardizzazione procedure tra cui taglio di precisione, saldatura robotizzata, modellatura integrale e trattamento superficiale rigoroso per garantire uniformità strutturale. Per garantire la qualità, tutti i prodotti superano prestazioni meccaniche autorevoli e resistenza al vento test, con rapporti di sollecitazione verificati e spostamento del vento conformi agli standard ASCE e nazionali di potenza. Contiene ISO certificazioni del sistema di gestione della qualità e rapporto completo di test di terze parti

Questa torre è stata ampiamente applicata in progetti chiave di rete elettrica nazionali ed esteri, tra cui Nusantara in Indonesia Progetto di espansione rete 220kV. Offre prestazioni strutturali stabili, assemblaggio conveniente in loco e affidabilità sicurezza operativa, ottenendo riconoscimenti costanti per l'elevata adattabilità e la durabilità ingegneristica in diversi complessi ambienti.

Scenari applicativi della torre in acciaio a traliccio a doppio circuito da 220 kV

La torre in acciaio a traliccio a doppio circuito da 220 kV supporta due circuiti di trasmissione indipendenti da 220 kV su un'unica torre telaio. Adottato principalmente in regioni limitate dal territorio, restringe notevolmente i corridoi di trasmissione e riduce l’acquisizione di terreni costi rispetto a due linee separate a singola accensione.

È ampiamente utilizzato per i canali elettrici urbani in entrata e in uscita, collegando sottostazioni suburbane da 220 kV in zone densamente zone popolate dove è difficile ottenere nuovi corridoi di linea. La torre si adatta ai terreni montuosi e collinari riducendosi lavori di fondazione e distruzione ecologica. È anche preferito per gli attraversamenti di fiumi, autostrade e ferrovie, semplificare le modalità di attraversamento e ridurre al minimo i disturbi ai trasporti e alla navigazione.

Le applicazioni comuni includono linee di alimentazione per centri di carico industriali e circuiti di trasmissione in uscita dell'energia eolica e basi di energia solare. Tuttavia, è necessario prestare attenzione ai suoi svantaggi: carichi più pesanti sulle torri, rischio maggiore di guasto simultaneo di entrambi i circuiti in caso di danni alla torre, nonché requisiti più severi per la protezione contro i fulmini e progettazione del gioco elettromagnetico.

Linee guida di manutenzione ordinaria standard per torre in acciaio a traliccio a doppio circuito da 220 kV

La manutenzione regolare garantisce la sicurezza strutturale e l'alimentazione stabile delle torri in acciaio a traliccio a doppio circuito da 220 kV. Le ispezioni visive di routine saranno condotte trimestralmente, mentre le ispezioni dettagliate complete saranno organizzate annualmente.

Ispezionare i corpi principali della torre, i componenti angolari in acciaio e i bulloni di collegamento per verificare che non siano corrosi, deformati, incrinati o allentati elementi di fissaggio. Controllo dei rivestimenti anticorrosivi e delle superfici zincate a caldo; effettuare tempestivi ritocchi di verniciatura dove la zincatura si stacca. Verificare i dispositivi di messa a terra, garantendo conduttori di terra intatti e una messa a terra qualificata resistenza.

Monitorare le fondazioni delle torri per assestamenti, crepe, erosione idrica e instabilità dei pendii. Ispezionare le stringhe isolanti, raccordi e ponticelli per danni, inquinamento e riscaldamento anomalo. Rimuovere oggetti galleggianti, erbacce e detriti di costruzione attorno ai siti delle torri.

Registrare tutti i difetti e implementare la rettifica riservata. La gestione prioritaria è necessaria per rischi gravi come distorsione strutturale e raccordi rotti. Dopo condizioni meteorologiche estreme inclusi forti venti, temporali e formazione di ghiaccio, devono essere organizzate immediatamente ispezioni speciali di pattuglia.

Differenze e importanza: Torre a traliccio a doppio circuito da 220 kV rispetto a Torre a traliccio in acciaio da 500 kV

Differenze chiave

1.Tensione e distanza: La torre a doppio circuito da 220 kV trasporta due circuiti da 220 kV su un'unica struttura con distanze fase-fase e da terra inferiori. La torre da 500 kV funziona ad altissima tensione e richiede distanze elettriche molto maggiori per evitare guasti atmosferici.
2.Struttura e dimensioni della torre: Le torri a doppio circuito da 220 kV sono relativamente compatte. La maggior parte delle torri da 500 kV sono più alte, più pesanti, con bracci trasversali più grandi e fondamenta più robuste per resistere a carichi di vento e tensioni dei conduttori maggiori.
3.Disposizione del circuito: Il tipo da 220 kV prevede comunemente due circuiti su un'unica torre per risparmiare corridoi. Le torri a traliccio standard da 500 kV sono per lo più a circuito singolo a causa di rigidi limiti elettromagnetici; le torri da 500 kV a doppio circuito sono adottate meno frequentemente.
4.Capacità di trasmissione: Una linea da 500 kV offre una capacità di trasmissione di energia molto maggiore per il trasporto di energia alla rinfusa su lunghe distanze. Le linee a doppio circuito da 220 kV si occupano principalmente della distribuzione regionale dell'energia e dell'alimentazione del carico locale.

Importanza

Le torri a doppio circuito da 220 kV ottimizzano l'uso del territorio per le reti elettriche suburbane e urbane, migliorando l'affidabilità dell'alimentazione elettrica all’interno delle reti regionali. Le torri a traliccio da 500 kV costituiscono la spina dorsale della rete principale, consentendo l'energia a lunga distanza trasmissione tra basi di potenza e centri di carico. La corretta scelta della torre bilancia i costi di costruzione, le risorse del territorio, scala di trasmissione e sicurezza della rete.

Vantaggi di Anbang della torre in acciaio a reticolo a doppio circuito da 220 kV

(circa 200 parole, versione tecnica formale di esportazione) La torre in acciaio a reticolo a doppio circuito da 220 kV di Anbang offre affidabilità, soluzioni di trasmissione aerea economicamente vantaggiose per le reti elettriche globali. Adozione dell'acciaio angolare Q355/Q420 ad alta resistenza e rigorosa zincatura a caldo conforme alla norma ISO 1461, la torre raggiunge prestazioni anticorrosione superiori e un Durata di servizio di progettazione di 50 anni, adatta a terreni complessi costieri, montuosi e interni.

Supportato da team di ingegneri indipendenti, Anbang fornisce progettazione strutturale personalizzata seguendo gli standard IEC e GB per soddisfare le varie velocità del vento, il rivestimento del ghiaccio e i requisiti di attraversamento. La disposizione ottimizzata del reticolo garantisce stabilità meccanica distribuzione del carico controllando al tempo stesso il consumo complessivo di acciaio, riducendo gli investimenti nel progetto.

Tutti i componenti sono lavorati a CNC con una corrispondenza precisa dei fori per un facile assemblaggio in loco. Ispezione completa prima della consegna garantisce precisione dimensionale e qualità del fissaggio dei bulloni. Anbang offre servizi completi e one-stop, incluso il disegno ottimizzazione, fabbricazione, confezionamento e guida tecnica. Le nostre torri risparmiano effettivamente la larghezza del corridoio di trasmissione progetti di energia urbana e rinnovabile, ottenendo riconoscimenti costanti da parte degli appaltatori EPC e degli operatori energetici in tutto il mondo.

Domande frequenti: torre in acciaio a traliccio a doppio circuito da 220 kV

Adatto per cataloghi, documenti di preventivo e comunicazione con il cliente

Q1: Cos'è una torre in acciaio a traliccio a doppio circuito da 220 kV?

R: Si tratta di una torre di trasmissione aerea che trasporta due circuiti di alimentazione indipendenti da 220 kV su un traliccio in acciaio struttura. Aiuta a risparmiare corridoio terrestre rispetto a due linee di torri a circuito singolo separate.

Q2: A quali standard sono conformi le vostre torri?

A: Seguiamo gli standard nazionali GB, le specifiche IEC. Possiamo adattare il design in base alle esigenze del cliente carico del vento, spessore del ghiaccio e ambiente regionale.

Q3: Quale materiale in acciaio e trattamento anticorrosivo adottate?

A: Materiale principale acciaio angolare Q355B / Q420B. Tutti i componenti adottano la zincatura a caldo (ISO 1461) per garantire lunga durata durata della vita anticorrosiva.

Q4: Qual è la durata di servizio del progetto?

R: La vita utile prevista dal progetto standard raggiunge i 50 anni in normali condizioni di manutenzione.

Q5: Per quali scenari di terreno sono adatte queste torri?

R: Adatto per periferie, aree montane, attraversamenti fluviali, attraversamenti autostradali/ferroviari, parchi eolici e energia solare linee in uscita con larghezza del corridoio limitata.

Q6: Potete fornire un design personalizzato della torre?

R: Sì. Il nostro team di ingegneri può ottimizzare il modello della torre, l'altezza, la disposizione della traversa in base ai dati di rilevamento del percorso e al vento velocità, condizioni di formazione di ghiaccio e esigenze di attraversamento.

Q7: Qual è il processo di ispezione della produzione?

A: Taglio CNC, foratura, assemblaggio di raccordi di prova prima della zincatura. Controllo dimensionale, spessore zincatura il test e l'ispezione del carico verranno effettuati prima della spedizione.

D8: Quali sono i principali rischi che richiedono attenzione per il funzionamento della torre a doppio circuito?

R: Una volta danneggiata la torre, entrambi i circuiti potrebbero essere interrotti. Manutenzione regolare sulla tenuta dei bulloni, sono richiesti rivestimento anticorrosivo, assestamento delle fondazioni e resistenza della messa a terra.
