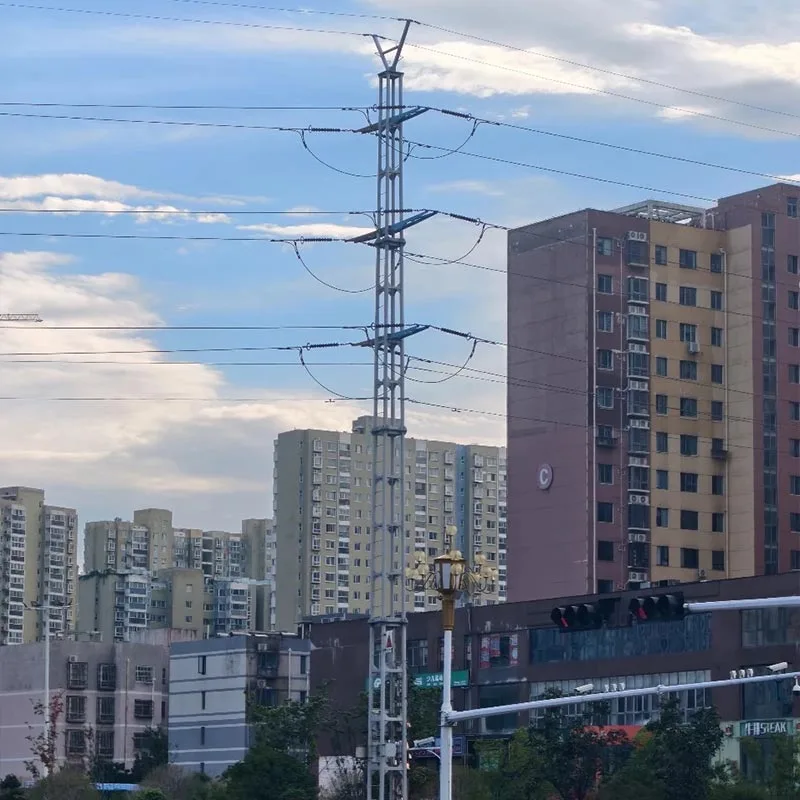

Torretta di terminazione cavo unipolare in acciaio

Le torri di terminazione dei cavi unipolari in acciaio prodotte da Qingdao Anbang New Energy sono realizzate con materiali accuratamente selezionati Acciaio di alta qualità Q235B/Q355B e utilizza un processo anticorrosivo di zincatura a caldo di alto livello.

Sono fondamentali apparecchiature per realizzare collegamenti affidabili tra linee aeree e cavi sotterranei nella trasmissione di energia sistemi.

Sfruttando il controllo di qualità dell'intero processo nella nostra fabbrica, i prodotti sono caratterizzati da stabilità strutturale, eccellenti prestazioni meccaniche, resistenza alla corrosione, durata e facilità di installazione.

Possono adattarsi a vari scenari di ingegneria energetica e supportano la produzione personalizzabile di più specifiche.

Forniamo ai clienti a soluzione unica che integra progettazione e ricerca e sviluppo, produzione, installazione in loco, funzionamento e manutenzione servizi.

I nostri prodotti sono ampiamente utilizzati nelle reti di trasmissione domestiche ad alta tensione, negli impianti elettrici comunali, fornitura di energia elettrica al parco industriale e altri progetti chiave, garantendo efficacemente il trasferimento sicuro e la trasmissione stabile energia elettrica, fornendo un solido supporto per il funzionamento efficiente e affidabile della rete elettrica.

Punti di forza fondamentali

Fornitura diretta in fabbrica

Dispone di 50.000 metri quadrati di moderna base produttiva, produzione annua di più di 50.000 tonnellate di vari componenti in acciaio di potenza, torre di terminazione cavi in acciaio a colonna singola da materia prima approvvigionamento, taglio dell'acciaio, saldatura e formatura fino alla zincatura a caldo anticorrosione.

L'intero processo di indipendenza controllo, rifiuto di esternalizzare, ogni torre di terminazione del cavo a colonna singola in acciaio è stata rigorosamente testata per garantire specifiche uniformi, prestazioni stabili, riducono notevolmente il costo dei collegamenti intermedi, sono convenienti fornitura e soddisfare le esigenze di approvvigionamento di massa di vari progetti energetici.

Super anticorrosivo

Adottando un processo di zincatura a caldo di alto livello, lo spessore dello strato di zinco ≥ 85μm, superando di gran lunga i requisiti dello standard nazionale.

Lo strato di lega di zinco-ferro è combinato con la metallurgia della matrice di acciaio, l'adesione è estremamente forte, non facile da staccare, non arrugginisce, può resistere efficacemente alle coste nebbia salina, umidità ad alta temperatura, corrosione industriale e altri complessi fenomeni di erosione ambientale.

Nell'ordinario la vita anticorrosiva dell'ambiente di oltre 30 anni, riduce notevolmente i costi di manutenzione dell'intero ciclo di vita Torri di terminazione cavi a colonna singola in acciaio.

Sicurezza e affidabilità

la selezione dell'acciaio ad alta resistenza, dopo saldatura e formatura di precisione processo, il cordone di saldatura è pieno e uniforme, senza difetti, il livello di resistenza al vento è ≥ 12, il ribaltamento il coefficiente è ≥ 1,5.

Il design di rinforzo della flangia inferiore e della piastra di rinforzo, la capacità portante è elevata, può sostenere stabilmente le teste di terminazione dei cavi, i parafulmini e altre apparecchiature, adattarsi alle esigenze dell'alta tensione e trasmissione di potenza ad altissima tensione e previene la deformazione e lo scarico della terminazione del cavo a colonna singola in acciaio torri causate da condizioni meteorologiche estreme o carico delle apparecchiature, in modo da garantire la sicurezza della trasmissione di potenza.

Personalizzazione flessibile e ampio adattamento

In base al livello di tensione, alla capacità di trasmissione e all'installazione scenari di ingegneria energetica, torri di terminazione cavi in acciaio a colonna singola con diverse altezze, diametri di tubi e gli spessori delle pareti possono essere personalizzati per soddisfare vari livelli di tensione come 110KV e 220KV.

Può essere applicato a diversi scenari come strade principali urbane, parchi industriali, lungo le autostrade e attorno ai ponti e allo stesso tempo supportare l'integrazione di cavi ottici OPGW, apparecchiature di monitoraggio e altre funzioni per soddisfare diverse potenze esigenze di supporto della trasmissione.

Ingombro compatto e costruzione conveniente

Rispetto alle torri di trasmissione tradizionali, cavo a colonna singola in acciaio le torri di terminazione hanno una struttura compatta e un ingombro ridotto, solo circa 1/3 dell'area occupata dalle tradizionali torri.

La produzione prefabbricata di tiranti e l'installazione in cantiere non richiedono complessi processi di assemblaggio delle torri, che può ridurre notevolmente il periodo di costruzione, migliorare l'efficienza della costruzione e ridurre i costi di costruzione.

Come funziona il prodotto

In quanto apparecchiatura di connessione chiave nel sistema di trasmissione di potenza, il ruolo principale del cavo a colonna singola in acciaio la torre di terminazione è quella di realizzare la connessione sicura e la conversione di potenza tra linee aeree e linee via cavo, e la sua il principio di funzionamento ruota attorno alla stabilità e alla sicurezza della trasmissione di potenza.

Innanzitutto, la torre di terminazione dei cavi in acciaio a colonna singola è saldamente collegata a terra attraverso il fondo fondazione fissa, viene costruita una piattaforma di supporto stabile e la staffa di terminazione del cavo viene installata nel posizione designata della torre.

In secondo luogo, attraverso i cavi di supporto dell'isolamento, il cavo sotterraneo e la linea aerea vengono collegati accuratamente per ottenere la trasmissione regolare della potenza dal cavo alla linea aerea o dalla linea aerea al cavo e allo stesso tempo sopportare la tensione tra il cavo e il filo aereo, assicurarsi che il filo mantenga una distanza di sicurezza dal suolo e da altri oggetti e prevenire potenziali rischi per la sicurezza come perdite di corrente e cortocircuito.

Inoltre, le torri di terminazione dei cavi a colonna singola in acciaio possono proteggere efficacemente le terminazioni dei cavi e i fulmini scaricatori e altre apparecchiature, resistono alle influenze ambientali esterne come vento e pioggia, fulmini, corrosione, ecc., garantire la stabilità e l'efficienza del processo di trasmissione di potenza e fornire il supporto fondamentale per la cassaforte funzionamento del sistema energetico.

I nostri servizi

Consulenza progettuale

Il team professionale e tecnico combina il livello di tensione, i requisiti di trasmissione e scenari di installazione dell'ingegneria energetica per fornire la selezione e il carico della torre di terminazione del cavo in acciaio a colonna singola calcolo e progettazione di ottimizzazione strutturale.

Emettere disegni di schemi che soddisfino le effettive esigenze del cittadino standard e il progetto, aiutando i clienti a evitare rischi di progettazione, ottimizzare i costi di costruzione e garantire che il La torre di terminazione cavi a colonna singola in acciaio è adattata al progetto energetico complessivo.

Produzione personalizzata

Basandosi sulla propria fabbrica, supporta la produzione di massa e la personalizzazione personalizzata dei prodotti torri di terminazione cavi a colonna singola in acciaio, controlla rigorosamente il ciclo produttivo.

Possiamo regolare i materiali, specifiche e processi in base alle esigenze del cliente, si adattano alle esigenze di utilizzo di diversi livelli di tensione e scenari diversi e garantire consegne puntuali e standard di qualità.

Guida all'installazione

Fornire guida tecnica per l'installazione in loco e formazione del personale, assistere i clienti completamento della costruzione della fondazione, sollevamento dell'asta, installazione dell'attrezzatura e messa in servizio dell'acciaio Torri di terminazione cavi a colonna singola.

Standardizzare il processo di installazione, garantire stabilità e conformità installazione, risolvere vari problemi tecnici nel processo di installazione e migliorare l'efficienza della costruzione.

Garanzia post-vendita

Meccanismo di risposta rapida di 72 ore, fornisce ispezione regolare, manutenzione, riparazione dei guasti servizi, sostituzione gratuita di parti danneggiate non provocate dall'uomo durante il periodo di garanzia del cavo a colonna singola in acciaio torri di terminazione.

Forniamo supporto tecnico permanente e indagini tempestive sui pericoli nascosti nelle apparecchiature processo di trasmissione di potenza e alleviare le preoccupazioni dei clienti.

Contratti generali a sportello unico

Può intraprendere la progettazione, produzione, installazione e manutenzione di singoli elementi in acciaio servizi di appalto generale della torre di terminazione del cavo a colonna, integrano produzione, costruzione e assistenza post-vendita risorse, semplificare il processo di progetto, ridurre i costi complessivi di approvvigionamento e gestione dei clienti e garantire la promozione efficiente e il regolare completamento dei progetti energetici.

Casi reali

Progetto di supporto energetico da 220 KV della nuova area della costa occidentale di Qingdao

Fornite oltre 30 torri di terminazione cavi unipolari in acciaio per questo progetto, adatto per i requisiti di trasmissione di potenza ad alta tensione 220KV. Per la nebbia salina costiera ambiente, è stato applicato uno spesso trattamento anticorrosione con strato di zinco e la funzionalità del cavo ottico OPGW è stata utilizzata integrato.

Dopo l'installazione, le torri hanno resistito a molteplici forti piogge e forti venti senza deformarsi o ruggine. L'apparecchiatura ha funzionato in modo stabile, ottenendo efficacemente la connessione sicura tra linee aeree e cavi, e ha ricevuto un alto riconoscimento dalle autorità competenti.

Progetto di trasferimento energetico su una determinata sezione della Shandong Expressway

Terminazione cavo unipolare in acciaio personalizzata 15 tralicci per la ricollocazione di una linea elettrica da 110 KV, adatti a scenari di terreno stretto lungo la superstrada.

Con il vantaggi dell'ingombro compatto e della facilità di costruzione, il periodo di costruzione è stato notevolmente ridotto, garantendo che la costruzione della superstrada e la trasmissione di energia non si influenzavano a vicenda.

Dopo tre anni di utilizzo, l'acciaio Le torri di terminazione dei cavi unipolari hanno mostrato prestazioni stabili senza guasti alle apparecchiature.

Progetto di potenziamento energetico del parco industriale di Jinan

Fornite oltre 80 torri di terminazione cavi unipolari in acciaio, adatte per i requisiti di trasmissione di potenza industriale del parco.

Le specifiche sono state personalizzate in base a quelle del parco livello di tensione e disposizione delle apparecchiature, integrando dispositivi di monitoraggio e protezione contro i fulmini per garantire un'alimentazione sicura trasmissione e monitoraggio delle apparecchiature in tempo reale. Ciò ha supportato l'aggiornamento del sistema energetico del parco industriale e garantito un approvvigionamento elettrico stabile per le imprese.

Progetto di sostegno energetico della zona di sviluppo economico di Ningbo Yinzhou

Cavo unipolare in acciaio a doppia accensione personalizzato 4 torri di terminazione per questo progetto, adatte per i requisiti di installazione della linea elettrica da 110 KV, in coppia con processo di zincatura a caldo di alto livello per il complesso ambiente corrosivo del parco industriale.

Dopo installazione, le torri hanno realizzato in modo efficiente il collegamento tra linee aeree e cavi, garantendo la sicurezza fornitura di energia elettrica alle imprese e ai residenti nella zona di sviluppo, ottenendo il pieno riconoscimento del progetto partiti.
