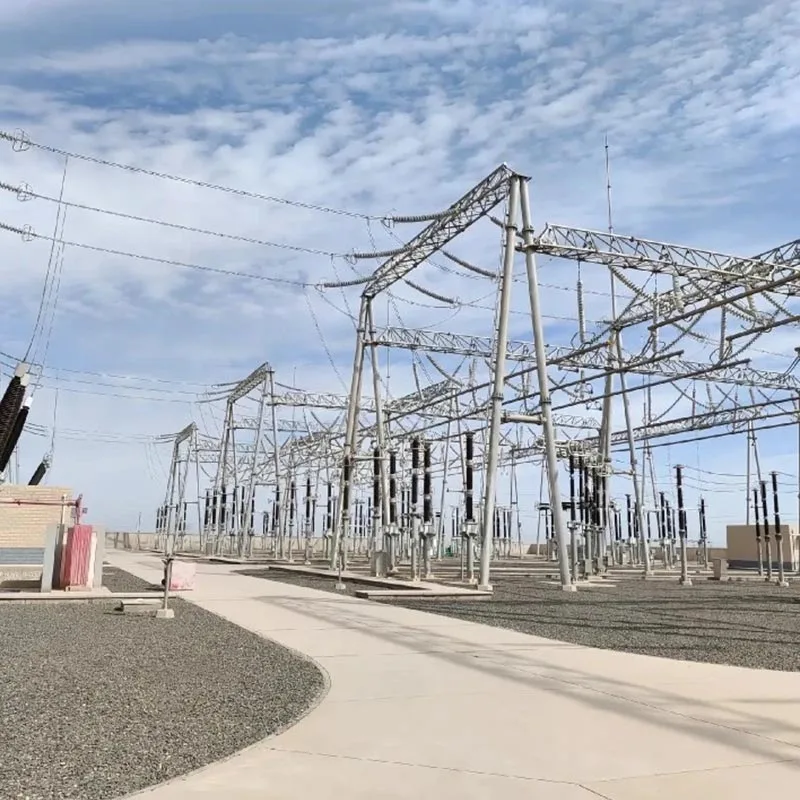

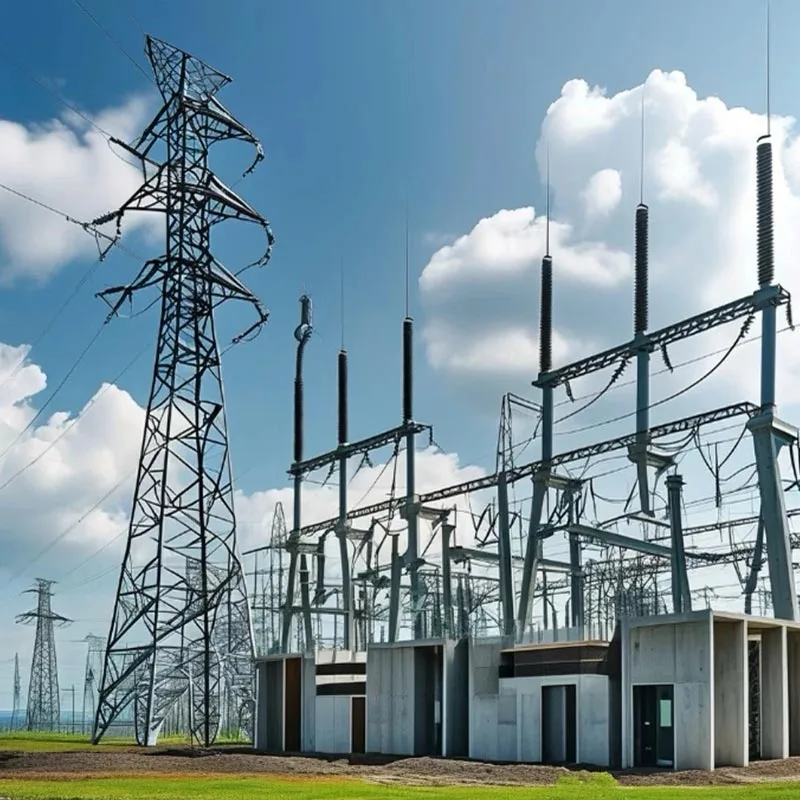

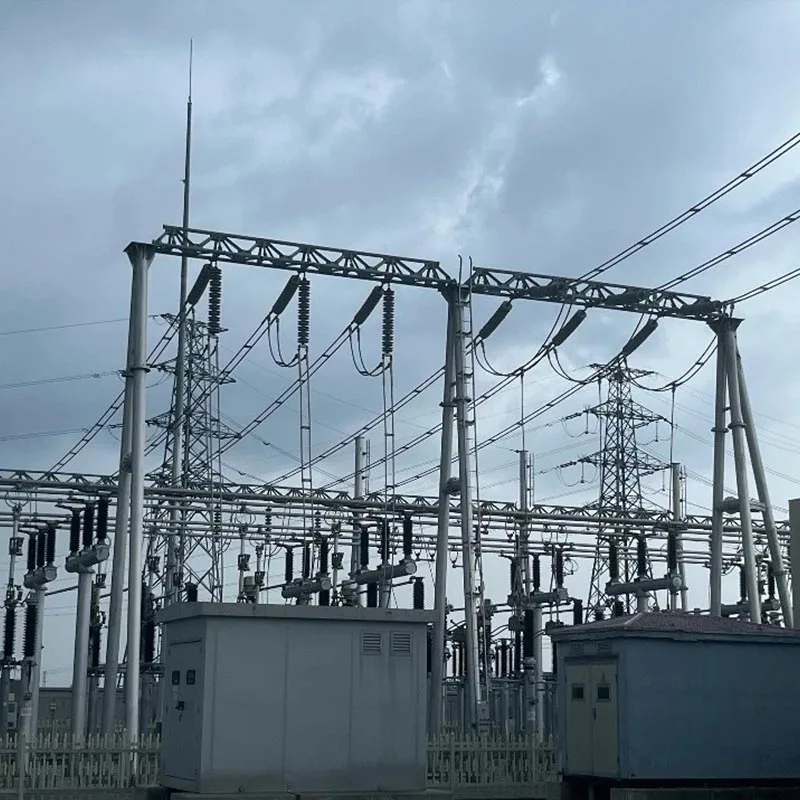

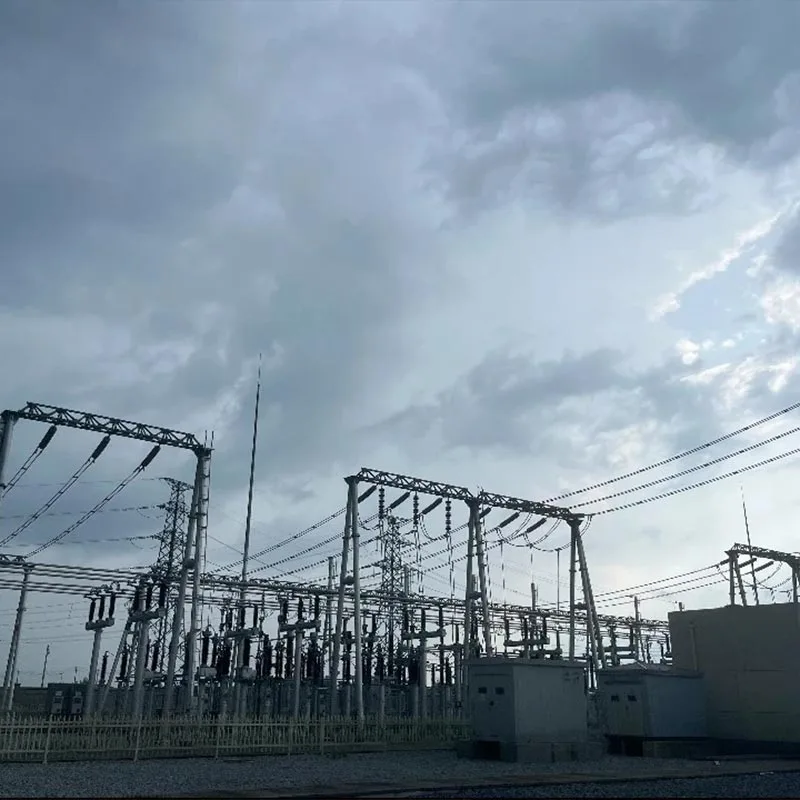

Struttura della sottostazione elettrica

Anbang New Energy a Qingdao, in Cina, è specializzata nella produzione di strutture per sottostazioni elettriche, incentrate sulla fabbrica prefabbricazione e progettazione modulare, integrando strutture in acciaio ad alta resistenza con tecnologie di protezione intelligenti.

I nostri prodotti coprono l'intera gamma di tensione da 10 kV a 500 kV. Le strutture delle sottostazioni elettriche adottano una produzione standardizzata e progettazione integrata, che supporta in modo efficiente varie apparecchiature elettriche, con eccellente resistenza al vento, sismica resistenza, protezione dalla corrosione e prestazioni protettive, adattandosi efficacemente alle complesse condizioni esterne.

Questi le strutture delle sottostazioni elettriche forniscono alle sottostazioni soluzioni portanti, protettive e integrate, in modo significativo accorciare i cicli di costruzione, migliorare la qualità della costruzione, sostenere la costruzione di reti efficienti e sicure funzionamento e manutenzione e funge da attrezzatura fondamentale per garantire stabilità e affidabilità a lungo termine funzionamento delle sottostazioni elettriche.

Vantaggi fondamentali

Prefabbricato in fabbrica, qualità controllabile: I componenti strutturali della sottostazione elettrica sono completamente lavorato nello stabilimento di Anbang a Qingdao con produzione standardizzata, con precisione fino a ± 0,5 mm. I processi di saldatura e anticorrosione soddisfano gli standard nazionali e internazionali della rete elettrica, eliminando le operazioni in loco errori di elaborazione e garantire la stabilità complessiva.

Design modulare, implementazione rapida: La struttura della cabina elettrica è divisa modularmente e imbullonata on-site, accorciando il ciclo di installazione del 40% rispetto ai metodi tradizionali. È adatto per complessi ambienti come aree urbane, regioni montuose e isole, riducendo significativamente i costi di costruzione sottostazioni elettriche.

Elevata resistenza e durata, sicuro e affidabile: La struttura utilizza ad alta resistenza acciaio Q355B o superiore, con un livello di resistenza ai terremoti pari a 8. Il trattamento anticorrosione adotta un doppio processo di zincatura a caldo e verniciatura a polvere epossidica, con una durata di oltre 30 anni, resistendo efficacemente alle condizioni estreme atmosferici e ambienti corrosivi.

Compatibilità integrata, supporta apparecchiature diverse: Si riserva interfacce di installazione per trasformatori, quadri elettrici, apparecchiature GIS ed è compatibile con intelligente sistemi di monitoraggio e compensazione della potenza reattiva, ottenendo una perfetta integrazione delle apparecchiature della sottostazione e struttura.

Ecologico e riciclabile: I componenti strutturali della sottostazione elettrica possono essere smontato e riciclato con un tasso di recupero superiore al 95%. La costruzione non produce polvere e bassa rumorosità, rispettando le norme requisiti della costruzione di reti elettriche verdi.

Principio di funzione del prodotto

La struttura di una sottostazione elettrica funge da "scheletro" della sottostazione. La sua funzione principale è sopportare il peso proprio e carichi operativi delle principali apparecchiature elettriche come trasformatori, interruttori automatici e sbarre collettrici, garantendo al contempo il funzionamento sicuro delle apparecchiature elettriche attraverso una disposizione spaziale ragionevole e un design protettivo.

La struttura principale adotta forme come capriate, telai e telai rigidi a portale. Utilizzando il principio del triangolare stabilità per distribuire i carichi, trasferisce uniformemente la gravità dell'attrezzatura, i carichi del vento e i carichi sismici al fondotinta, evitando la concentrazione di stress localizzati.

La struttura della sottostazione elettrica realizza l'isolamento elettrico tra le apparecchiature sotto tensione e le strutture messe a terra supporti isolati. In combinazione con la progettazione della rete di terra, fornisce percorsi di scarica per correnti di guasto e correnti di fulmine, garantendo la sicurezza del personale e delle attrezzature.

Le strutture modulari consentono una rapida installazione e sostituzione delle apparecchiature tramite standardizzazione interfacce, riservando anche spazio per la ventilazione, la dissipazione del calore e la manutenzione, garantendo una stabilità ambiente operativo per le apparecchiature della sottostazione.

I nostri servizi

Progettazione personalizzata: Fornire modellazione 3D, simulazione meccanica e servizi di progettazione ottimizzati in base ai livelli di tensione, alle condizioni del sito e ai parametri delle apparecchiature per soddisfare le esigenze degli utenti esigenze personalizzate.

Produzione in fabbrica: Intraprendere rigorosamente la produzione in serie di componenti strutturali delle sottostazioni elettriche seguire i controlli di qualità e completare il preassemblaggio prima della consegna per garantire zero errori di installazione in loco.

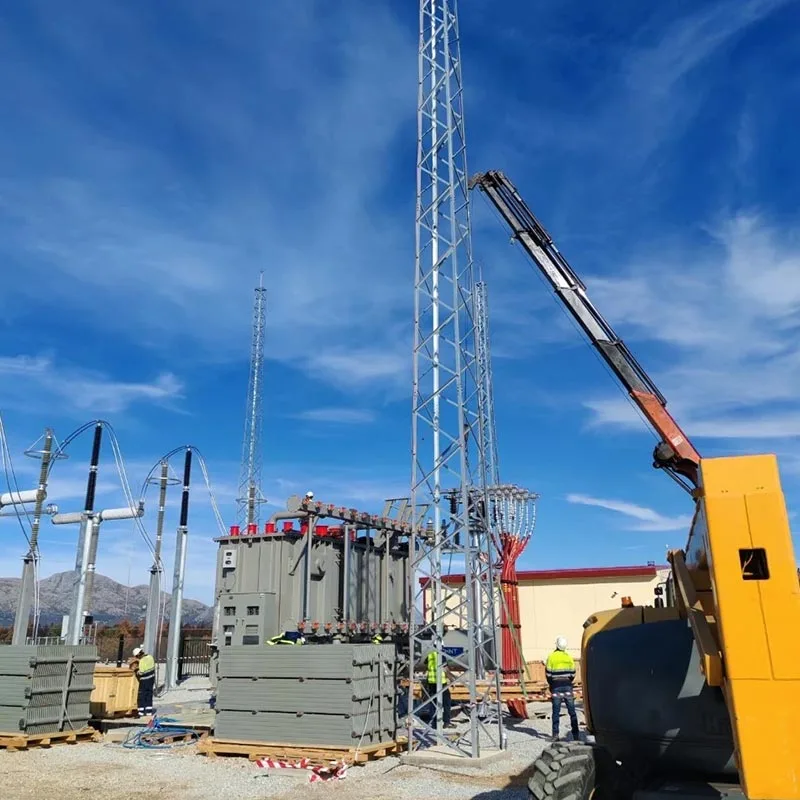

Installazione completa: Fornire servizi chiavi in mano per l'installazione in loco, la messa in servizio e accettazione delle strutture delle sottostazioni elettriche, con un team di professionisti che garantisce la qualità e il progresso dell'installazione.

Funzionamento e manutenzione dell'intero ciclo di vita: Fornire servizi di funzionamento e manutenzione, tra cui ispezione regolare, manutenzione anticorrosione e sostituzione dei componenti prolungare la durata del prodotto.

Supporto tecnico: consulenza tecnica 24 ore su 24, 7 giorni su 7, che offre una guida tecnica sull'intero processo per il progettazione, installazione e funzionamento.

Parametri del prodotto
