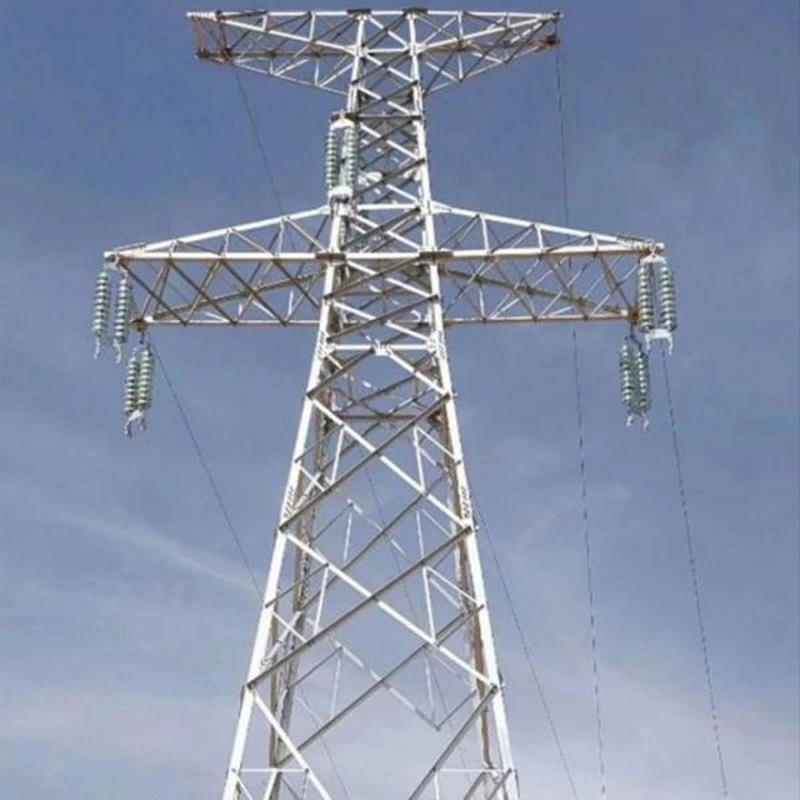

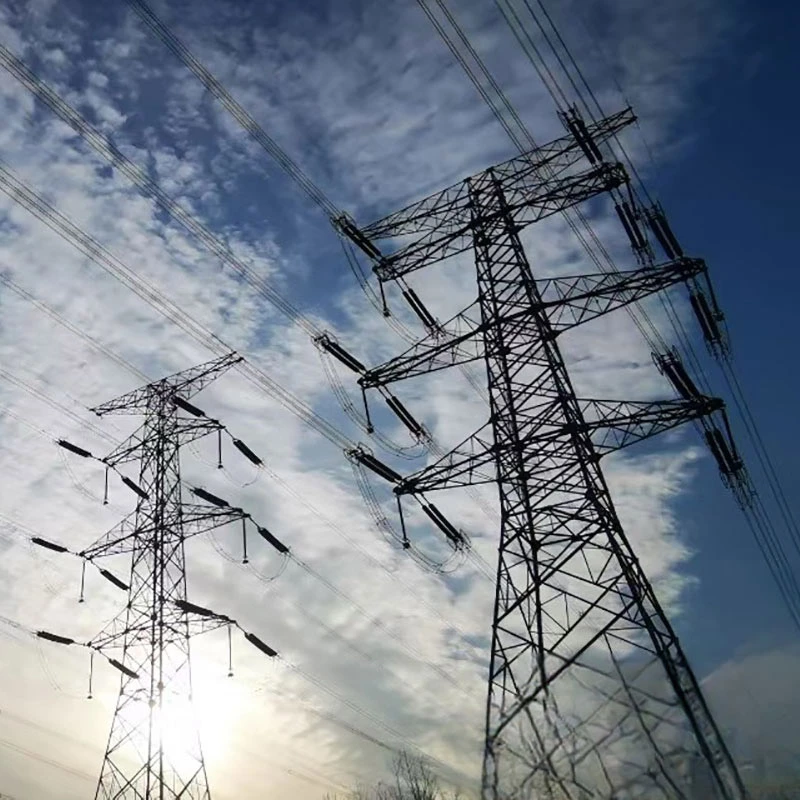

Torre in acciaio a traliccio da 500 kV per linea elettrica

Per quanto riguarda la capacità produttiva, la nostra fabbrica offre una produzione annua fino a 50.000 tonnellate, supportando ordini di grandi lotti e sviluppo di disegni personalizzati per progetti globali L'intero processo di produzione comprende l'ispezione delle materie prime, il CNC taglio, saldatura di precisione, foratura, preassemblaggio, zincatura e ricontrollo delle dimensioni finali prima della spedizione.

Una rigorosa garanzia di qualità attraversa ogni procedura: campionamento del materiale in entrata, monitoraggio del processo intermedio e l'ispezione dell'articolo completo del prodotto finito. Dati di test autorevoli, incluso il carico meccanico sono disponibili rapporti e registrazioni dello spessore di zincatura, con rapporti di prova SGS e TÜV forniti su richiesta. Noi detengono le certificazioni ISO 9001, CE-EN 1090-1 ed EN 10025 per soddisfare i requisiti del mercato europeo.

I casi di progetto comprovati coprono numerosi progetti di trasmissione EHV all'estero. Le nostre torri sono state ampiamente utilizzate programmi transfrontalieri di connessione alla rete e di trasmissione dell'energia rinnovabile, ottenendo feedback positivi da parte di questi ultimi operatori della rete elettrica per un funzionamento sul campo stabile a lungo termine.

Scenari applicativi della torre in acciaio a traliccio da 500 kV per la linea elettrica

La torre in acciaio a traliccio da 500 kV è un'infrastruttura chiave di trasmissione ad altissima tensione, ampiamente applicata a lunga distanza scenari di erogazione di energia in massa.

Viene adottato per le principali linee di trasmissione di energia che collegano fonti rinnovabili termiche, idroelettriche ed eoliche su larga scala basi energetiche alle reti elettriche centrali regionali, trasferendo enormi quantità di elettricità dalle zone ricche di energia a aree urbane e industriali ad alta intensità di carico.

Si adatta a diverse condizioni del terreno, comprese pianure, regioni montuose e collinari, tratti di attraversamento di fiumi e zone costiere esposte al vento. Diversi tipi di torri coprono la tangente, la tensione, l'angolo, il terminale e l'attraversamento del fiume torri per diverse funzioni di linea.

Serve anche progetti nazionali di interconnessione della rete interregionale e programmi di trasmissione di energia transfrontalieri come nuova energia a supporto delle linee in uscita per parchi eolici e centrali solari. Oltre alle spese generali della dorsale circuiti di trasmissione, si applica anche ai segmenti di ingresso-uscita di sottostazioni, adattandosi a lavori gravosi condizioni ambientali quali uno spesso strato di ghiaccio, vento forte ed elevata umidità per un funzionamento affidabile della rete tutto l'anno.

Linee guida standard per la manutenzione ordinaria di tralicci in acciaio da 500 kV per linee elettriche

Una manutenzione ordinaria regolare è fondamentale per garantire ed evitare il funzionamento sicuro a lungo termine della torre in acciaio a traliccio da 500 kV cedimento strutturale causato da corrosione, raccordi allentati o danni esterni.

Ispezione visiva e strutturale

Effettuare un pattugliamento visivo a terra trimestrale e un'ispezione ravvicinata dell'arrampicata ogni anno. Controllare i membri principali e ausiliari per deformazione, flessione, fessurazione e bullone mancante o allentante. Verificare che tutti i bulloni di connessione raggiungano la coppia specificata valore; serrare nuovamente i dispositivi di fissaggio allentati e sostituire immediatamente i bulloni e le guarnizioni danneggiati.

Manutenzione anticorrosione

Ispezionare la superficie zincata a caldo per spellatura, macchie di ruggine e abrasioni. Trattare l'area interessata dalla corrosione con antiruggine rivestimento; per i componenti gravemente corrosi è necessaria una nuova zincatura. Focus sulla base della torre, sui nodi articolari e sulla costa sezioni ad alta umidità con un rischio di corrosione più elevato.

Controllo degli accessori e delle fondazioni

Ispezionare i dispositivi di messa a terra per eventuali rotture o collegamenti scadenti e testare regolarmente la resistenza di terra. Esamina la torre fondazione per cedimenti, crepe, accumulo di acqua ed erosione del suolo circostante; rinforzare le fondamenta se avviene lo spostamento. Controllare le parti di fissaggio, comprese le targhette di avvertenza, i dispositivi anti-scavalcamento e i segnali di segnalazione completezza.

Ispezione post-clima estremo

Eseguire una manutenzione straordinaria dopo un forte vento, forte ghiaccio, temporali o inondazioni. Dare priorità al controllo strutturale distorsione, stabilità della fondazione e danni allo strato zincato. Conservare i registri completi della manutenzione e inviarli rapporti di ispezione per la tracciabilità.

Differenze e importanza: Torre a traliccio a doppio circuito da 220 kV rispetto a Torre a traliccio in acciaio da 500 kV

Differenze chiave

Tensione e capacità di trasmissione

La torre a traliccio a doppio circuito da 220 kV trasporta due circuiti di alimentazione su una torre, principalmente per l'energia secondaria regionale trasmissione in rete con capacità di trasferimento di potenza media. La torre a traliccio in acciaio da 500 kV appartiene all'altissima tensione livello per la consegna di energia sfusa a lunga distanza, caratterizzato da una capacità di trasmissione di potenza molto più elevata.

Struttura e requisiti meccanici

La torre a doppio circuito da 220 kV ha un telaio relativamente compatto, elementi in acciaio a sezione trasversale più piccola e un'altezza moderata. Il suo design di carico mira a un carico medio di vento e ghiaccio. La torre da 500 kV utilizza acciaio della serie Q355 più pesante, membro più grande sezioni trasversali, maggiore altezza della torre e spaziatura più ampia dei conduttori per soddisfare gli spazi di isolamento ad alta tensione, resistere a forti venti, ghiaccio e carichi sismici.

Base di riferimento per materiali e certificazione

Entrambi adottano il trattamento anticorrosivo di zincatura a caldo. Tuttavia le torri da 500 kV seguono le più rigorose norme EN 1090-1, EN 10025 standard con requisiti di test SGS/TÜV più severi sulle prestazioni meccaniche e sullo spessore della zincatura.

Scenari applicativi

Le torri a doppia terna da 220 kV servono l'alimentazione urbana-urbana, le linee uscenti dell'impianto eolico-solare locale e collegamenti alla rete intraprovinciale. Le torri da 500 kV vengono utilizzate per le reti principali nazionali e per l'energia interregionale canali di trasmissione e di produzione di base di nuova energia su larga scala.

Importanza

Le torri a doppio circuito da 220 kV migliorano l'efficienza dell'uso del territorio ospitando due circuiti, alleggerendo l'energia regionale pressione di distribuzione. Le torri a traliccio da 500 kV realizzano il trasporto di elettricità a lunga distanza di grandi volumi, bilanciare l’allocazione delle risorse energetiche. L'abbinamento del tipo di torre adeguato evita il rischio di isolamento o sovraccarico strutturale, garantire la stabilità complessiva della rete.

Domande frequenti sulla torre in acciaio a traliccio da 500 kV

Q1: Quale materiale di acciaio principale utilizzate per la torre in acciaio a traliccio da 500 kV?

R: Adottiamo acciaio strutturale ad alta resistenza Q355B conforme alla norma EN 10025. Tutti i componenti vengono sottoposti a immersione a caldo trattamento galvanico anticorrosivo, adatto per ambienti costieri, ghiacciati e con forte vento.

Q2: Supportate la progettazione personalizzata in base ai disegni del cliente?

R: Sì. Il nostro team tecnico può rivedere ed elaborare i disegni tecnici forniti dal cliente. Supportiamo l'altezza personalizzata, tipo di torre (tangente, tensione, angolo, torre di attraversamento), parametri di carico vento-ghiaccio per diversi requisiti di progetto. Il preassemblaggio completo è disponibile prima della spedizione.

Q3: Quali certificazioni e rapporti di prova potete fornire?

R: Possediamo il certificato di gestione della qualità ISO 9001 e la certificazione CE EN 1090-1. Rapporti di test di terze parti SGS / TÜV su richiesta possono essere forniti test di carico meccanico, spessore della zincatura e composizione chimica del materiale.

Q4: Qual è la capacità di produzione e i tempi di consegna tipici?

R: La capacità di produzione annuale raggiunge oltre 50.000 tonnellate di prodotti per torri in acciaio. Normalmente il tempo di consegna è di 30-45 giorni lavorativi giorni, soggetto alla quantità dell'ordine e alla conferma del disegno.

Q5: La tua torre da 500 kV può adattarsi a diversi terreni e condizioni meteorologiche?

R: Sì. Le nostre torri sono progettate per pianure, montagne, attraversamenti di fiumi e aree costiere. Personalizziamo il design contro ghiaccio pesante, vento forte e condizioni sismiche per soddisfare gli standard di rete locali.

Q6: E il supporto post-vendita e tecnico?

R: Offriamo consulenza sui disegni, monitoraggio dell'avanzamento della produzione, guida al caricamento e manutenzione ordinaria standard linee guida. Il nostro team aiuta a risolvere le domande sull'installazione in loco.

Q7: Qual è il tuo termine commerciale? Potete consegnare nei porti europei?

R: FOB, CIF e CFR sono accettabili. Abbiamo una ricca esperienza nell'esportazione ad Amburgo e in altri porti europei, responsabile del corretto imballaggio del contenitore e dei documenti di spedizione completi.

Q8: Come garantite la qualità del prodotto durante la produzione?

A: Ispezione rigorosa in più fasi: ispezione in entrata delle materie prime, dimensioni durante il processo e monitoraggio della saldatura, ispezione del pezzo finito e controllo pre-assemblaggio. Le parti difettose verranno sostituite prima della consegna.
